Переходник ниппель для труб и трубопроводов: ГОСТ

Такая незаменимая деталь, как ниппель представляет собой специальную трубку для герметичного и надежного соединения двух труб между собой. На крупных промышленных предприятиях и в бытовых городских сетях используют разнообразные системы ниппельных соединений. Например, для бурения нефтяных скважин применяют специальные прочные трубы для ниппельного соединения, изготавливаемые из стального материала таких марок, как «К», «45». Такие износостойкие марки стали в основном применяют с целью изготовления деталей износостойкого инструмента для бурения. Стойкость труб в системе неизменно оказывает прямое влияние на продолжительность периода эксплуатации всей конструкции скважины, поэтому качественные характеристики ниппеля в данном случае имеют большое значение. Все разновидности ниппелей должны обязательно быть устойчивыми к вибрирующим и относительно продолжительным процессам бурения, переносить различные длительные напряжения в зачастую суровых условиях работы системы – северные регионы страны. Он должен не только плотно соединять трубы в таких экстремальных условиях, но и продолжительно и надежно служить качественным соединителем.

устройство Ниппель

Устройство

Устройство достаточно простое – это короткий отрезок трубы, у которой на двух концах изготавливается внешняя резьба, благодаря чему в будущем появиться возможность для прочного соединения двух труб с внутренней резьбой. Ниппеля производятся из прочного стального материала марки «Д». Края их с нарезанной резьбой, так же как и трубы, должны подвергаться процессу закалки на специальных агрегатах ТВЧ. С целью увеличения надежности прикручивания – без различных скрипов и заеданий, необходимо выполнить карбонизирование поверхности резьбы. В трубных соединениях посредством ниппеля различают два вида резьбы – правосторонняя и левосторонняя.

Ниппель Lavita
к содержанию ↑

Процесс соединения

Для того чтобы объединить трубу с ниппелем необходимо задействовать специальный ключ – ниппельный, благодаря которому образовывается возможность не только закрутить ниппель, но и одновременно ее подтянуть. При этом необходимо обязательно следить за строгой ровностью соединения, которая гарантировано прочно свяжет эти элементы скважины на долгое время. Такие соединения выдерживают различные давления жидких и газообразных веществ. По данным из опыта профессионалов ниппельное соединение считается в большинстве случаев самым надежным и эффективным.

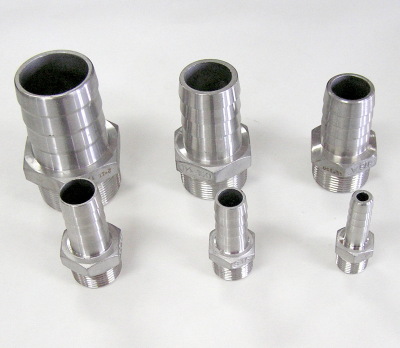

производство Ниппель
к содержанию ↑

Производство

Производство высококачественной ниппельной продукции для колонковых или обсадных труб выполняется на таком предприятии, как ООО «ТехноПарк». Такое производство компании является одним из основополагающих направлений ее деятельности. Компанией представлен огромный их выбор для трубных систем в процессе бурения и образования скважин. Выпускаемая продукция соответствует всем требованиям к бурильному оснащению и не имеет бракованных изделий на выходе. Создавая соединения между трубами с помощью ниппеля, образуется не только герметично уплотненное звено трубопроводной системы, а и складывается цельная прочная конструкция из колонковых или обсадных труб, выдерживающая различные условия эксплуатации и целый ряд нагрузок – механические, температурные, вибрационные.

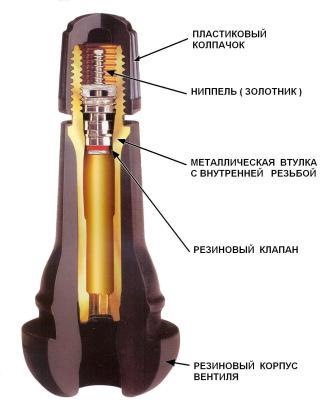

Автомобильный ниппель (shrader)
к содержанию ↑

Типы соединений для процесса бурения скважин

При буровых работах на скважинах применяются такие специальные трубы, как обсадные и колонковые.

Ниппель авто и вело

Обсадные элементы используются для устойчивости ствола по всей длине скважины, а также для исключения проникновения в нее шлама, накапливающегося в процессе бурения. Такие трубы защищают скважину от воздействия различных внешних факторов и берегут ее нераздельность. Прочное соединение труб с целью сохранения целостности всей конструкции также имеет немалое значение, особенно при создании скважин с очень большой глубиной. Ниппель в данной ситуации является важным и незаменимым звеном, без которого достичь прочного промышленного объединения труб не представляется возможным. При этом следует отметить, что использование ниппеля в качестве надежного соединителя возможно только в том случае, если это предусмотрено проектом.

к содержанию ↑

Варианты соединения

Обсадные могут применяться как одноразово, так и в многоразовом варианте. Существуют два следующих типа соединений:

обсадные
  1. Прикручивание одной трубы в другую, без ниппеля – «труба в трубе». Используется для одноразового применения труб.
  2. Присоединение посредством ниппеля, с изготовленной внешней резьбой по краям. Используется для многоразового варианта применения.

Колонковые трубы с ниппелями применяются с целью определения направленности бурового снаряда и принятия керна. Труба с одной стороны через переходник подключается к специальному наконечнику для совершения бурения, а с другой – с расширяющим разъемом корончатого типа. Данный тип с ниппелями периодически удаляется из глубины скважины для высвобождения от керна. Колонковые трубы по краям изнутри носят правостороннюю резьбу, предназначенную для соединения только лишь с ниппелем.

Колонковые трубы с ниппелями
к содержанию ↑

Преимущества

Как уже известно, существует два варианта соединений труб друг с другом – это непосредственное прикручивание одной трубы к другой с помощью нарезанной резьбы и посредством соединительного ниппеля. Непосредственное прикручивание труб является прочным и эффективным способом одновременно, при котором создаются высокие пропускные качества за счет снижения количества местных сопротивлений на пути потока среды, позволяющее минимизировать добавочные нагрузки на стыках. При всем при этом такой безниппельный процесс объединения труб является неудобным по сравнению с монтажами обсадных и колонковых труб посредством ниппеля, а также именно для колонковых, такой метод без использования ниппеля не подходит вообще.

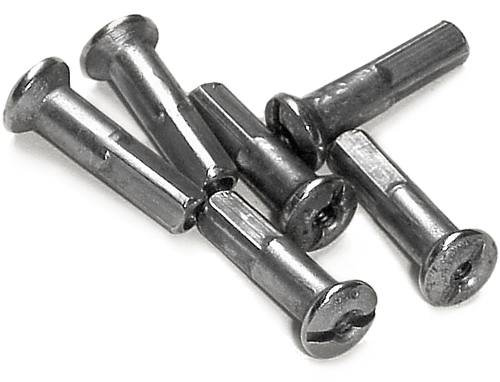

Ниппель виды
