Фановая труба для канализации в частном доме: схема, фото, видео

Подробнее стоит рассмотреть такое изделие, как фановая труба. Что это такое, какое им нашли применение и каким образом происходит их монтаж.

Фановой трубой называют изделие, которое предназначено соединить канализационный стояк с атмосферной средой. В задачу такого изделия входит предотвращение образования разряжения осадкой, которые попадают по канализационному стояку. С помощью такой трубы водные скопления пропадают из выше установленных сифонных деталей умывальников и унитазов, создавая при этом хлопки, а сквозь опустошенный сифон попадают в здание разные запахи, в большинстве случаев их можно почувствовать в качестве зловонных ароматов.

При создании помещения, которое предположительно будет иметь не более двух уровней, строительные правила и нормы разрешают, что трубы старого образца такие, как чугунные, или современные фановые изделия из пластика не применяются при монтаже системы канализации, так как предполагается маленький разовый объем стоков.

Например:

1. Фановая деталь для унитаза необходима тогда, когда в нужный момент разовый сток абсолютно перекрывает все сечение канализационной линии. Важно знать, что в ситуациях с частными домами, максимальные показатели разового стока приходятся во время спускания воды и в унитазе, и в ванной комнате.

2. Для унитаза необходимо применять фановое изделие, диаметр которого составляет 11 см, так как диаметральный параметр отверстия для слива бочка в большинстве случаев составляет около 7 см и никогда не бывает больше чем 11 см, то есть сток только из унитаза не сможет перекрыть стояк с диаметром в 11 см.;

3. Канализационная труба, которая проходит от ванной в основном имеет диаметр 5 см, впадая в стояк с диаметром 11 см, так как по аналогии с унитазом, пропускное сечение сифона, которое используется в ванной, обычно имеет размер около 5 см;

4. Разовый сток других элементов достаточно мал и не может оказать влияние на ситуацию. Если в помещении имеется несколько санузлов и при условии, когда их используют одновременно, размер разового стояка может быть изменен.

Когда применять фановую трубу?

Фановая труба для унитаза это незаменимая деталь вентиляционной системы в таких ситуациях:

1. Здание имеет два и более жилых этажа и каждый из них оснащен и канализационной системой, и системой водоснабжения;

2. В доме имеются канализационные стояки, диаметр которых составляет 5 см;

3. В помещении имеется бассейн или иные элементы оборудования, которое выпускает большой разовый сток в общий канализационный канал;

4. Канализация находится автономно около дома.

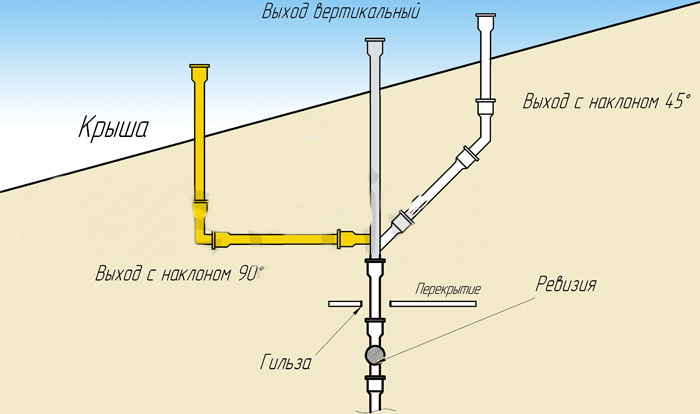

Замена фановых труб

Имея представление о фановой трубе и основах ее монтажа, можно самостоятельно создать правильную конструкцию.

Важно при этом соблюсти два обязательных нюанса:

1. Неважно, из какого материала создано фановое изделие, главное, чтобы его диаметр превышал диаметр стояка (сужение запрещено), на который и будет устанавливаться фановая труба.

2. Фановая деталь для унитаза должна иметь окончание там, где зловонные ароматы смогут беспроблемно улетучиться в атмосферу. Зачастую это около 45 см от конька крыши.fanovaja-truba_3

к содержанию ↑

Установка и ремонтные работы фановых изделий

Фановая труба в большинстве случаев производится из канализационной трубы необходимого диаметра. Она продолжает канализационный стояк и имеет окончание при вводе в канал, который заранее был спроектирован для хорошей вентиляции канализационной линии.

Важно понимать, что иногда фановая труба может выводиться горизонтально сквозь перегородку, например, при недостаточном количестве вентиляционных каналов.

При подключении фанового элемента можно избежать появления зловонных запахов в сантехническом узле при условии хорошего канализационного процесса и хорошей вентиляции.

Это объясняется следующим, что в нынешних сантехнических приборах и трапов имеется небольшой сифонный размер. Поэтому в них существует небольшой гидравлический затвор водный запас. Если такие элементы не применяются ежедневно, это может привести к высыханию водного запаса и тогда воздух из канализации может беспрепятственно попасть в сантехнический узел.

Фановое изделие из чугуна или пластика при этом не только тянет воздух, но и создает вентиляцию канализационному трубопроводу. Когда в атмосферное пространство по стояку поднимается теплый воздух, происходит образование разряжения, с помощью которого воздушный поток попадает в сантехнический узел, а из него воздух в некоторой его части выводится в атмосферу сквозь сифон, который высох. Именно из-за этого, монтаж фанового материала в доме за городом, немного разбавляет запах при высохшем сифоне, делая его не таким насыщенным.

В соответствии со строительными нормами, фановое изделие стоит устанавливать в отапливаемом помещении или создать утепление трубы, так как если фановая труба начнет замерзать, тогда испаряющиеся газы будут развеиваться не так эффективно, и уже на первом году использования верхний участок трубы будет покрываться зеленым и липким на ощупь налетом.

к содержанию ↑

Односторонний клапан для внутренней и наружной канализационной системы

В той ситуации, когда происходит засорение канализационного канала, не стоит долго раздумывать, что делать, поскольку пока хозяин дома будет определяться со способом очистки засора, отходы жизнедеятельности человека могут возвратиться в дом.

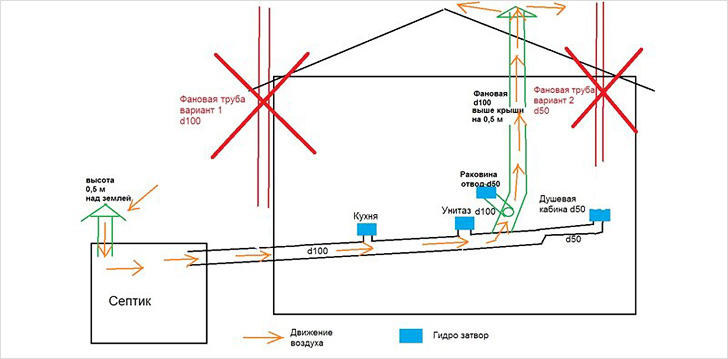

Фановая канализация

Чтобы избежать таких неприятных ситуаций, на фановое изделие обязательно стоит установить односторонний клапан (обратный):

1. Односторонний (обратный) клапан в форме цилиндра, имеющий крышку, необходимо вставить в трубу отвода сразу после монтажа унитаза;

2. При сливании воды крышка будет открываться, а после закрываться специальной пружинной детали из нержавейки. С помощью такого сооружения у крышки отсутствует возможность быть в открытом состоянии с наружной стороны, а у фекалий отсутствует вероятность попасть в трубу и обратно;

3. Соединение клапана и труб имеет свойство герметичности и достигается посредством применения уплотнителей колец из резины;

4. Эксплуатационный срок таких деталей составляет несколько десятков лет.

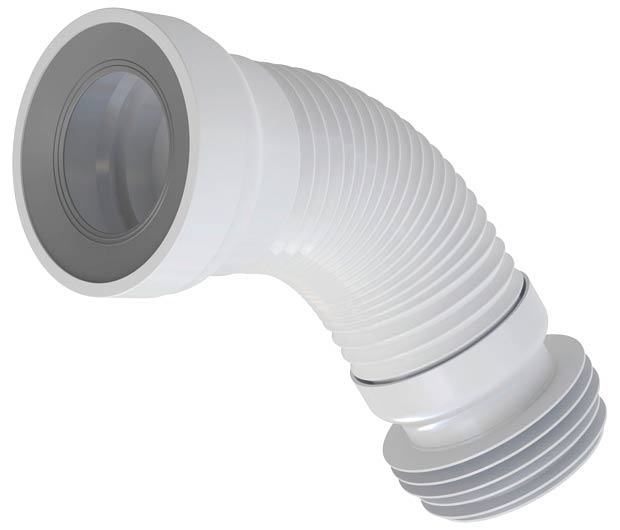

Фановая труба раздвижная Alcaplast A97
к содержанию ↑

Правила установки

1. Изучив, для чего необходима фановая труба, стоит подробным образом изучить основные правила ее установки. Первоначально, производя замену труб в помещении, необходимо демонтировать устаревшую систему канализации. Сегодня трубы из чугуна являются устаревшим вариантом, поэтому их стоит менять на фановые изделия из пластика, и при этом постараться соблюсти осторожность и аккуратность. Демонтируют трубы посредством отключения стояка, с дальнейшим отсоединением деталей сооружения в определенной последовательности. Важно знать, что первоначально, на этапе планирования, нужно спросить совета профессионалов, уточнить у них, не будут ли негативные последствия после осуществления замены участков чугунного стояка на участки из пластика, которые могут выражаться снижением прочности всей системы канализацию.

2. Вновь приобретенную фановую трубу надо устанавливать внизу от точки жесткости, которая расположена в магистрали. Что касается дома за городом, установку производят с участка, где определяется начало фундамента дома. В несущей конструкции создается отверстие и монтируется фановое изделие путем фиксации его хомутом. После установки сантехники, необходимо к унитазу подвести фановый отводный элемент.

3. Иногда фановая деталь для системы канализации, которая обладает гибкостью, способна создать сложности при стыковке с иными трубами. В такой ситуации уплотнители необходимо промазать мылом или веществом на силиконовой основе, чтобы облегчить стыковку. Силиконовые вещества лучше, чем жидкое мыло способны создать уплотнение соединительного узла, но при осуществлении демонтажа потребуется приложить большое количество сил и времени.

4. Монтируя фановый элемент, стоит применять только хомут из металла, которые способны обеспечить свойство надежности и прочности конструкции, кроме того, позволит сделать выбор отклонений от разметочной линии, иногда возникающие при сборочном процессе. Шпильки на металлических хомутах обладают простым винтовым механизмом, который позволяет с точностью отрегулировать детали, которые соединяются.

5. Изоляция звука фановых труб создается посредством монтажной пены или с помощью минеральных плит. Важно понимать, что простой вариант монтажной пены не допустит в случае демонтажа создать конструкцию вновь. Это не является критической ситуацией в случае простой канализационной системы в доме за городом.

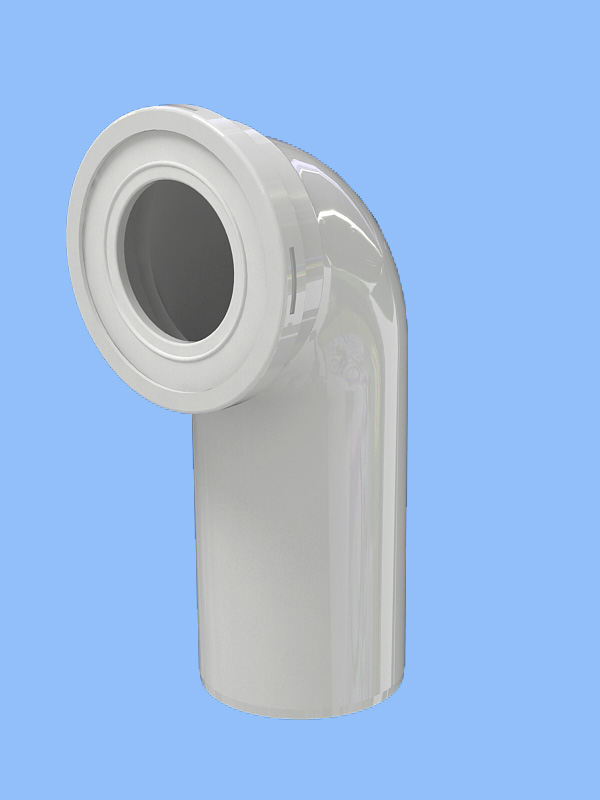

Фановые трубы
к содержанию ↑

Ремонтные работы

Осуществляя ремонтные работы изделия, стоит обратить внимание на определенные моменты, а именно:

1. Диаметральный показатель трубы не должен иметь меньший размер, чем диаметр стояка, который является основой для монтажа;

2. Конец изделия необходимо расположить таким образом, чтобы создать условия для удаления потоком ветра зловонных ароматов;

3. Материал необходимо устанавливать в условиях теплого режима, в теплом помещении, а заканчивают установку в холодном пространстве (но не чердаке), так как перепад температуры создаст колебания давления на разных отрезках трубы, вывод изделия на чердак может привести к образованию в этой зоне зловоний, которые впоследствии проникнут в дом;

4. Дизайнерское решение здания связано с фановыми изделиями, в особенности, если имеется несколько стояков, а тем самым и несколько фановых элементов, что можно заметить на кровле и на мансардном уровне.

5. Ее ремонт осуществляется посредством стыковки к одному стояку канализационной системы, тогда как на других стояках монтируют вакуумы, которые представляют собой резиновые уплотнительные элементы, которые оснащены пружинками. При работе канализационной линии, создается разряжение в вакууме, впоследствии чего, он должен открыться и всасывать воздух помещения. После того как давление в стояке выровняется, пружина запрет вакуумный клапан и будет препятствовать выводу наружу зловоние.

Итак, ознакомившись с таким материалом, как фановая труба, которая призвана препятствовать прохождению зловоние в помещение сантехнического узла, а из него в иные помещения дома.

Кроме того, как уже стало понятно, что важно не только выполнить монтаж фанового изделия, а произвести замену имеющийся трубы из чугуна на изделие из пластика, которое обладает гладкостенностью изнутри и не позволяет скоплениям приклеиваться внутри ее, тем самым создавая засоры. Помимо всего прочего, применение труб из пластика упростит ремонтный процесс в санузле, делая замену труб в ванном помещении и туалете.
