Фасонные детали и трубы для канализации


Предлагается изучить основные виды и тонкости установки канализационных труб с применением фасонных изделий. Такие детали еще носят название фитинги.
При покупке различных труб для самостоятельного ремонта канализационной, отопительной или водопроводной систем постоянно сомневаешься в выборе, находясь перед огромным ассортиментом изделий.
Для производства труб и деталей к ним фитингов, требующихся при создании трубных систем, используется широкий выбор материала, предлагаемый на современных рынках строительных товаров.

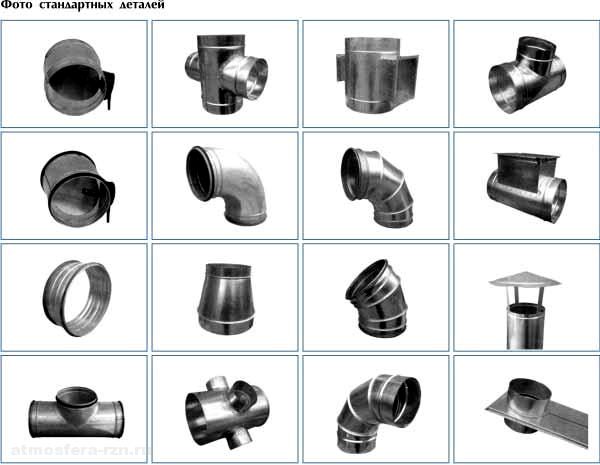

Фасонные части для канализации пвх

Разновидность фитингов для канализационных систем

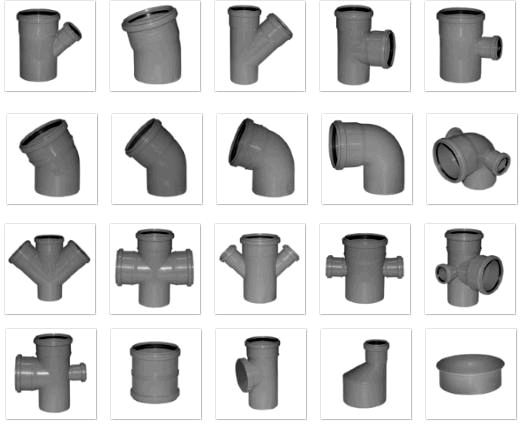

Колено (отвод) типа 22, 50, 45°, 90°. На концах детали конструкцией предусмотрены специальные охватывающие втулки (раструбы). На переходных коленах такие втулки сделаны только на одном конце.
Переходные фитинги могут соединяться со стандартными деталями, что заметно сокращает занимаемую конструкцией территорию в отличие от соединений небольших отрезков труб с только стандартными фитингами.
Рекомендуется окончание переходного фитинга без раструба устанавливать по ходу потока.

Важные особенности при использовании фитингов систем канализации:

• в трубной системе колена типа 90° объединяются благодаря вертикальным и горизонтальным ответвлениям;
• колено типа 45° используют для развязки горизонтальных и вертикальных направляющих канализационной системы;
• для организации прямоугольного горизонтального поворота трубы в 90° используют два колена типа 45°;
• при узких пространствах в углах, рекомендуется применять стандартное колено типа 45° совместно с переходником типа 45°;
• для осуществления небольших поворотов можно применять колена 22, 50 типов;
• тройники в качестве фитинга используются при врезке в системе одного трубопровода к другому;
• соединить трубопровод под острым углом в 45° можно с помощью фитинга Y-ой формы, а под прямым углом в 90° фитингом T-ой формы;
• фитинги Y-ой формы используются в горизонтальных и вертикальных участках канализационной системы;
• фитинги T-ой формы используются только в местах перехода с горизонтальной зоны на вертикальный участок;
• тройники бывают как с одинаковым диаметром всех трех мест соединения, так и с меньшим диаметром участка ответвлений.

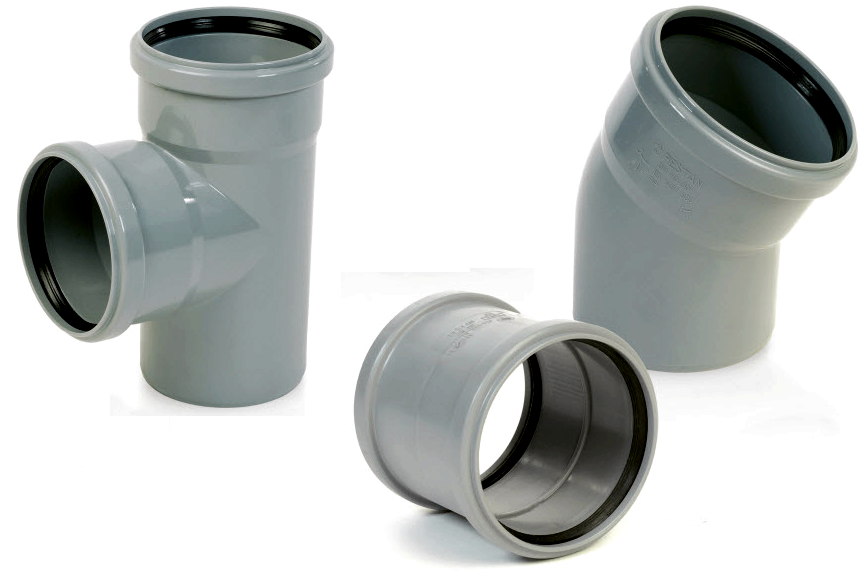

ПП-трубы для внутренней канализации

Люки для обслуживания и оценки состояния канализации

Обязательным элементом каждой канализационной системы является люк для обслуживания и анализа системы смотровой люк. С целью стабильной работы канализационной системы смотровые люки необходимо предусматривать в самых загрязняемых участках сети, для оперативного обслуживания (очищения) и анализа трубопровода.

Рекомендуем:  Прячем канализационные трубы: советы по выбору экрана под ванну
Ревизионный люк под плитку нажимного типа
Ревизионный люк под плитку нажимного типа

Различают несколько модификаций смотровых люков:

1. Торцевой люк. Располагается люк на вертикальных трубах с Y-ми врезками, а также на горизонтальных линиях трубопровода канализационной системы. При засорении необходимо извлечь заглушку и сделать зачистку трубопровода.
2. Выносной смотровой люк. При использовании такого люка заглушка располагается на фитинге T-ой формы, находящемся на горизонтальной или вертикальной линии системы. Преимуществом выносного смотрового люка является наличие возможности очищать трубопровод от грязи, как по направлению потока, так и против него.

Канализационный сифон

Такой элемент, как сифон, выпускается U-ой формы. Это важная деталь любой современной канализационной системы. Сифоны бывают с заглушкой для очищения элемента от засорения и отвода воды, и без предусмотренной заглушки для сифона. С заглушкой он устанавливается только в легкодоступных местах для обслуживания под умывальником, ванной и т. д.

Гофрированный сифон
Гофрированный сифон

Сифон предназначен для ловли различных предметов, остатков пищи, во избежание их попадания вглубь канализационной системы, что может привести к более неприятным последствиям. Также одной из немаловажных функций сифона, является его способность служить гидрозатвором в канализации, что блокирует проникновение различных противных запахов в квартиру.

Муфты и втулки для соединений

фасонные части канализационных труб пвх

Применение муфт и втулок для соединений имеет ряд основных особенностей:

• такая деталь, как муфта используется для соединения участков труб канализационных и водопроводных систем с равным диаметром;
• втулка применяется для уменьшения диаметра до заданного размера, который соответствует соединению. Натягивается на раструб трубы;
• во избежание увеличения вероятности появления утечек и забиваний необходимо минимизировать проектом канализационной системы количество используемых муфт, так как одна муфта в трубе дополнительно образовывает два стыковых сопротивления;
• применение муфт для соединения необходимо только в случае преодоления препятствий на пути их прокладывания стойки каркаса, других коммуникаций.

Рекомендуем:  Шумоизоляция стояка в квартире своими руками

Для надежного соединения труб при преодолении препятствий необходимо выполнить следующее:

1. Вырезать в стойке отверстие диаметром немного больше, чем необходимо.
2. Отрезать часть трубы, ориентировочно одинаковую по длине с расстоянием между стойками.
3. Часть ее вставить в вырезанное отверстие под небольшим углом. При прохождении окончания трубы дальше стойки, необходимо эту стойку подключить к трубопроводной системе посредством различных фитингов.

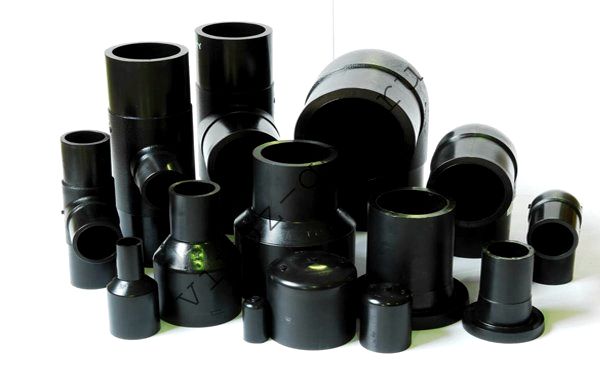

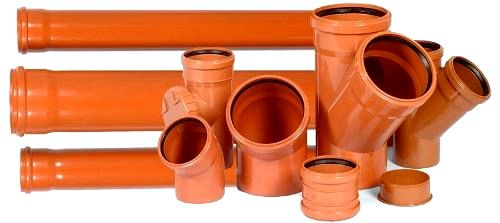

Фасонные части для ПЭ труб

Трубные соединения и фасонные детали

Соединение канализационных труб с фасонными деталями выполняется в таком порядке:

1. В первую очередь нужно проконтролировать существование скоса в конце отрезанной трубы, а также убедиться в надежном расположении кольца для уплотнения раструба. Для усиления герметичности стыка применяют двухлепестковые уплотнители с встроенным распорным кольцом для организации неподвижности уплотнителя.
2. Очистить от загрязнений внутреннюю часть раструба, заостренный край и кольцо для уплотнения.
3. Смазать гладкий край трубы, фасонной детали. Внутренняя часть деталей не смазывается. В качестве смазки можно использовать силиконовую пасту, которая обладает следующими свойствами:

• формирует при стыковке мягкое скольжение;
• в период эксплуатации при тепловых искривлениях снижает степень трения между кольцом для уплотнения и поверхностью трубы, а также препятствует склеиванию их, что снижает внутренние напряжения и коробления трубопровода;
• создает нормальные условия резиновому уплотнителю для сохранения механических и термических свойств, что продлевает срок использования канализационной системы.

4. Вставить до конца в раструб гладкий край трубы. При этом отметить уровень прикосновения раструба с гладкой частью трубы и вытащить гладкий конец на уровне 10 мм, сохранив в таком виде соединение до дальнейшей установки.

Расстояние в 10 мм между соединенными трубами создает условия для компенсации возможных колебаний ее длины под влиянием перепада температур и тем самым препятствует образованию в системе различных напряжений и деформаций.

Рекомендуем:  Замерзла канализационная труба: как спасти

5. Гладкие края фасонных деталей можно задвинуть до упора.

дополнительные компоненты.

Таким образом, правильно соблюдая порядок соединения труб с фасонными деталями канализационной системы можно достичь надежности и долговечности периода эксплуатации, а также сделать процесс создания такой системы своими руками достаточно простым и интересным.
