Как сварить каркас ворот из труб своими руками: чертеж, видео

Ворота откатные

Владельцы домов в окрестностях города или приусадебных участков всегда раздумывают о том, как соорудить большие ворота собственными руками без потери качества и привлекательности.

Существует множество составляющих ворот и материалов для их изготовления. Как не ошибиться в выборе? Этот вопрос всегда актуален для бдительных хозяев.

Распашные ворота своими руками

Распашные ворота — схема

Для экономии времени и избавления от лишних хлопот рекомендуется позвать на помощь опытных специалистов. При желании создать что-то уникальное, можно освоить азы такой работы и сделать неповторимые, надежные ворота собственными руками.

Подбор материала

Распространенным материалом для изготовления ворот является профлист, так как масса этого материала небольшая, поэтому возведение такой конструкции не нуждается в усиленном фундаменте – достаточно забетонировать только участок под опорами. Также профильный настил не возмущает своей ценой. В одно время такие конструкции ворот и ограждений при обычной установке – без вкуса, смотрелись дешево. В настоящее время, при эстетическом подходе к стройке изделия из такого материала выглядят достаточно красиво.

Установку нетяжелых профлистов можно выполнить самому.

Ограждения, калитки или ворота, изготовленные из этого материала, будут использоваться много лет, благодаря своим прочностным свойствам и надежности.

Основные элементы конструкции распашных ворот

Основные элементы конструкции распашных ворот

к содержанию ↑

Какие материалы необходимо приобрести?

  1. Труба профильная с размером 100х100 мм – применяется в качестве опор;
  2. Труба 50х50 мм – для изготовления каркаса ворот;
  3. Трубы 40х20 мм – используют в качестве перемычек для усиления жесткости и стойкости целой конструкции ограждения;
  4. Профлисты – для обшивки секций ворот;
  5. Саморезы для прикрепления элементов;
  6. Замки, петли и дополнительные детали для этого;
  7. Краска, грунтовка для металлических деталей;
  8. Ролики в случае запланированных откатных ворот.

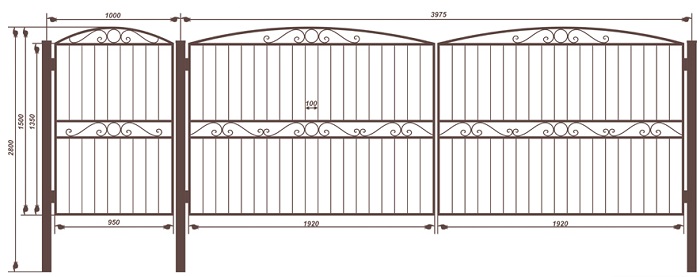

вариант чертежа ворот

Ворота из профильной трубы своими руками чертежи и расчет

к содержанию ↑

Первоначальный этап

Распашные ворота – самый подходящий вариант для любителей все делать своими руками. Как и в любом случае ремонта или стройки все начинается с эскизов, чертежей и вычислений необходимого количества деталей и материалов.

В случае изготовления автоматических ворот на данном этапе следует подсчитать количество дополнительных специальных деталей и материалов для такой сложной конструкции, составить смету расходов и несколько раз все перепроверить.

На этом же этапе необходимо все профильные детали необходимо осмотреть на наличие коррозии металла и в случае обнаружения ржавчины обязательно зачистить наждачкой или болгаркой. Приобретенные трубы также следует избавить жира бензином или растворителем.

Подготовленный к установке трубы можно начать нарезать. Разрезка труб на отрезки выполняется парно, так как такие ворота, как распашные должны быть симметричными.

Для монтажа воротных опор необходимо выкопать две ямы размером 50х50 см в ширину и около одного метра в глубину.

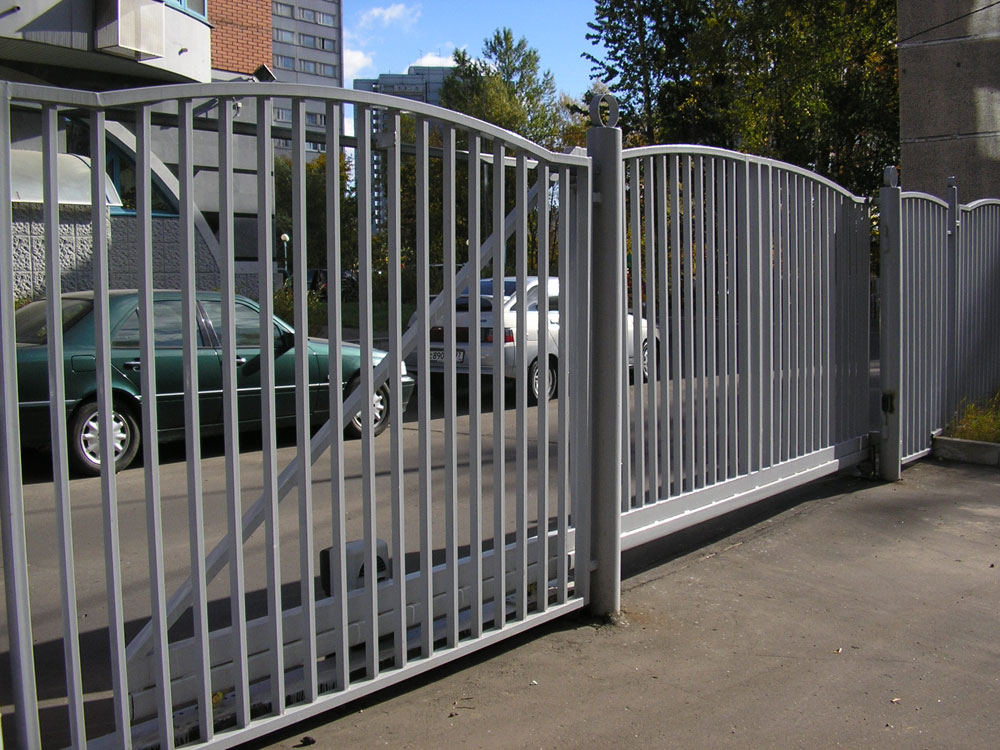

Откатные автоматические ворота

Каркас для откатных ворот

После вертикального расположения труб в ямах, необходимо вокруг опор залить бетонным раствором, используя для прочности бут.

Момент окончательного застывания цемента колеблется, где-то по истечении трех суток, при нормальных условиях окружающей среды – 250С, относительно средней влажности.

к содержанию ↑

Процесс сварки – следующий этап

Разберем схему месторасположения опор, створок и калиток.

razmetka-ugla-pered-svarkoj-karkasa-vorot-iz-profnastila

Труба для изготовления распашных ворот

Для идеально ровного сваривания калиток и створок рекомендуется выполнять этот тонкий процесс на специальном сварочном столе или, при его отсутствии на самой ровной имеющейся поверхности – площадке для стоянки, или в гараже. При таком способе сварки деформация конструкции будет исключена.

В первую очередь необходимо сварить внешнюю раму изделия. Рекомендуется сначала сложит все составляющие рамы на ровную поверхность или имеющийся стол для сварки с целью образования четкого прямоугольника – все угловые части должны быть строго равны 900, а диагонали одинаковыми.kak-svarit-vorota-dlya-garazha-0-kopiya

Далее, необходимо сварить внутреннюю раму и приварить ее к внешней раме. Сварочные швы не следует делать слишком грубыми и большими – до 2 см.

При создании слишком широких створок – более 1 метра, необходимо усиливать конструкцию несущими вертикальными перекладинами.

Месторасположение внутренней рамы изменяется от вариаций обшивки ограждений. В случае односторонней обшивки профтрубы внутри внешней рамы размещают ближе к какой-нибудь стороне каркаса, а при двухсторонней обшивке положение внутренней рамы должны быть посередине между трубами внешнего каркаса.

Изготовление калитки осуществляется подобным способом, но без усиливающих труб для укрепления, так как ее размеры в этом не нуждаются.

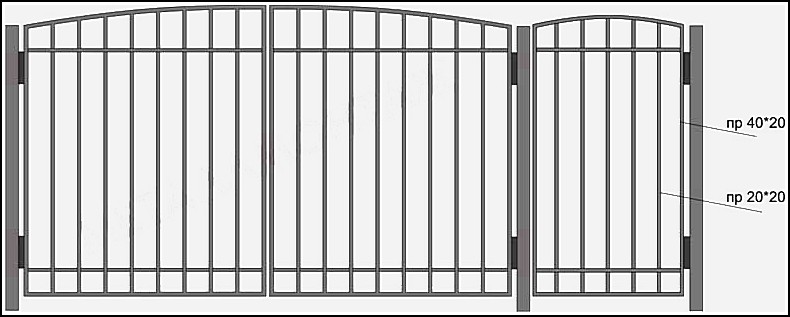

Ворота сварные эконом класса ВКС

По окончании выполнения сварочных работ следует тщательно зашлифовать все образовавшиеся непривлекательные швы.

Ворота из профиля своими руками

В случае обшивки ограждений посредством профлиста, необходимо покрасить все профтрубы каркаса. При кованном варианте исполнения ворот или из цельного металлического лист покраска производится после окончания обшивки.izgotovlenie-karkasa-vorot

Перед выполнением обшивки необходимо прикрепить (приварить) петли. В первую очередь они устанавливаются на опоры, далее – на каркасе, при этом стоит следить за их ровностью при монтаже.

Обшивка ворот неограничена в подборе материалов. Это может быть дерево, стальной лист, профлист, ковка и т. д.

к содержанию ↑

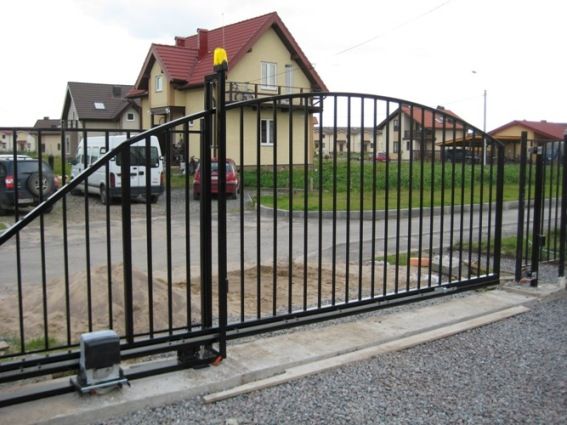

Ворота откатывающиеся

к содержанию ↑

90ad3de8a92dfa6217a38015c2913e4f

Такие удобные ворота также можно выполнить собственными руками. Они в зависимости от исполнительного механизма для отката подразделяются на консольные ворота, подвесные или рельсовые.

Подвесные ворота ограничивают вход или въезд по высоте. Такие ворота сконструированы из внутреннего и внешнего каркаса, обрешетки, перемычек, необходимых для установки роликовых механизмов.

Рельсовые ворота не ограничивают высоту на въезде. Такая конструкция дешевле, чем подвесная, за счет уменьшенного количества деталей. Недостаток один – очистка рельсы от осадков в зимнее время года.

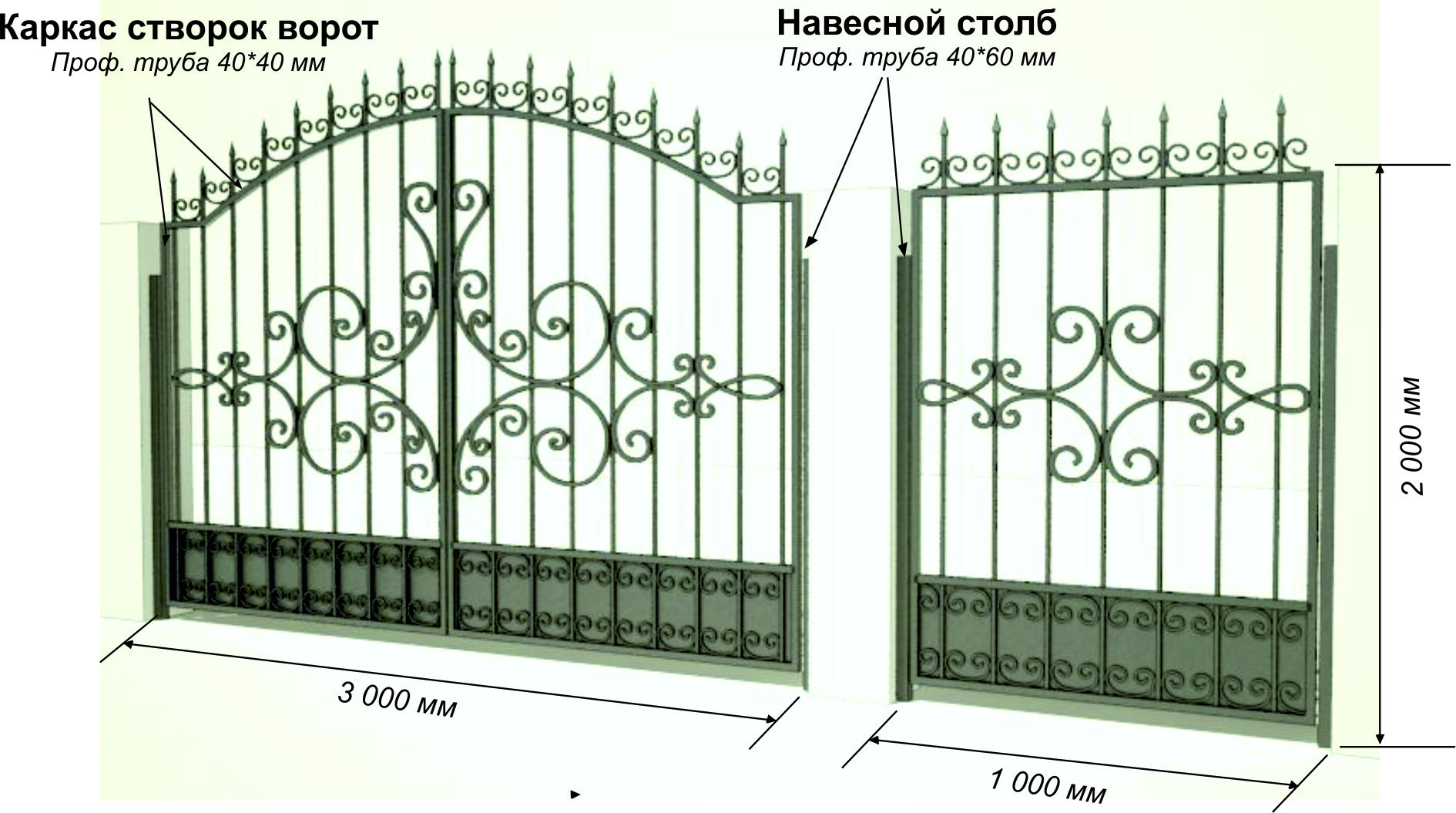

Размеры ворот. Чем шире тем дороже, при больших размерах необходимо брать металл большого сечения и увеличивать прочность всей конструкции.

При таком варианте ограждения в первую очередь необходимо установить рельсу, затем прикрепить ролики внизу каркаса и один ролик сверху опоры для облегчения подвижности створки.

Самыми удобными при эксплуатации являются откатные консольные ворота. При этом изготовление таких ворот нельзя назвать легким.

чертеж конструкции

Для собственноручного исполнения потратиться намного больше сил и средств, чем на ворота подвесные или на рельсе.

Преимуществом консоли является то, что при ее расположении на каркасе ворот въезд не ограничивается по высоте и не разбивается дорога для прокладывания рельсы.
