Изделия из высокопрочного чугуна являются одним из видов труб, который широко используется в самых разных коммуникациях. Такие изделия производятся из чугунного материала, имеющего высокую степень прочности и шарообразные графитные элементы (ВЧШГ).

Виды ВЧГШ

По критерию сферы их применения, такие изделия из чугуна (ВЧШГ) делятся на виды:

1. Трубы из чугуна, предназначенные для канализационных конструкций;

2. Изделия из чугуна, которые подвергаются напору давления;

3. Трубы из чугуна, предназначенные для спуска в буровую скважину;

4. Чугунные изделия для создания водопроводных сооружений;

5. Трубы из чугунного материала для газоснабжающих систем;

6. Изделия, используемые для сооружения нефтепроводов.

Из соединительных труб, выполненных из чугуна (ВЧШГ) самыми популярными считаются трубы, предназначенные для канализационных линий и водопроводных сооружений. Такие изделия на сегодняшний день занимают первые места по продажам среди строительных фирм и иных подрядных организаций.

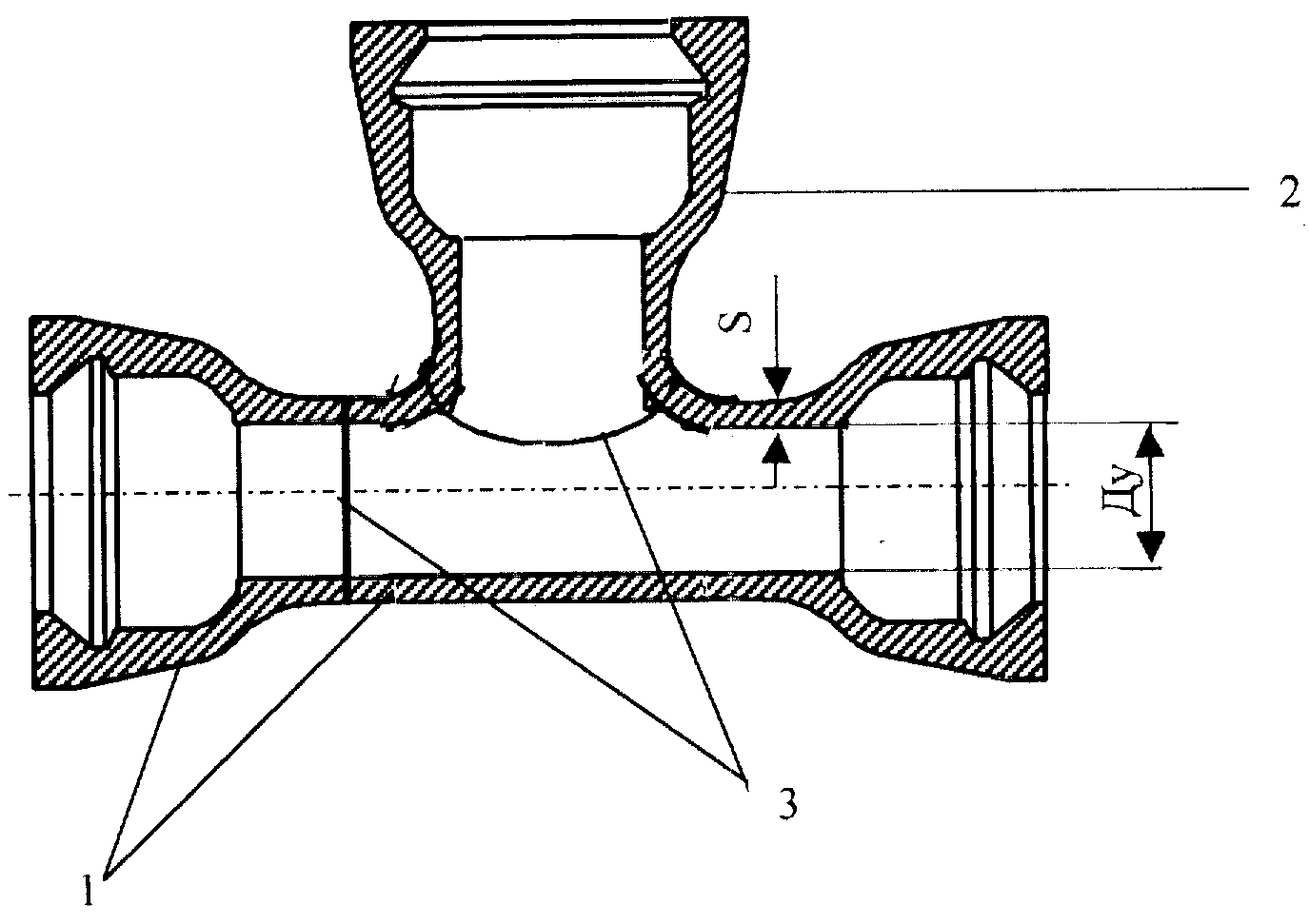

СВАРНАЯ ФАСОННАЯ ДЕТАЛЬ ТРУБОПРОВОДА

к содержанию ↑

Отличительные характеристики фасонных элементов из чугуна для изделий ВЧШГ

Для создания стыковки нескольких труб ВЧШГ из чугуна и выполнения установочного процесса чугунных труб в сложном их месторасположении, а именно в местах перемены вектора их направления или ответвления, а также перемены диаметрального параметра чугунных изделий, необходимо применять разнообразные соединительные элементы.

Такие детали представлены на рынке сбыта строительной продукции в самых разнообразных вариантах и от разных заводов-производителей как отечественных, так и иностранных. Используя такие фасонные детали, можно обеспечить соединительному участку трубопровода высокий уровень герметичности, кроме того, увеличить временной отрезок его использования по назначению.

Заводами-производителями для создания такой продукции, как фасонные элементы для чугунных труб ВЧШГ, используются разные виды металла, такие как пористый чугун, чугунный материал, включающий в себе графитные пластины, а также чугун, который имеет высокую степень прочности с шарообразными графитными включениями.

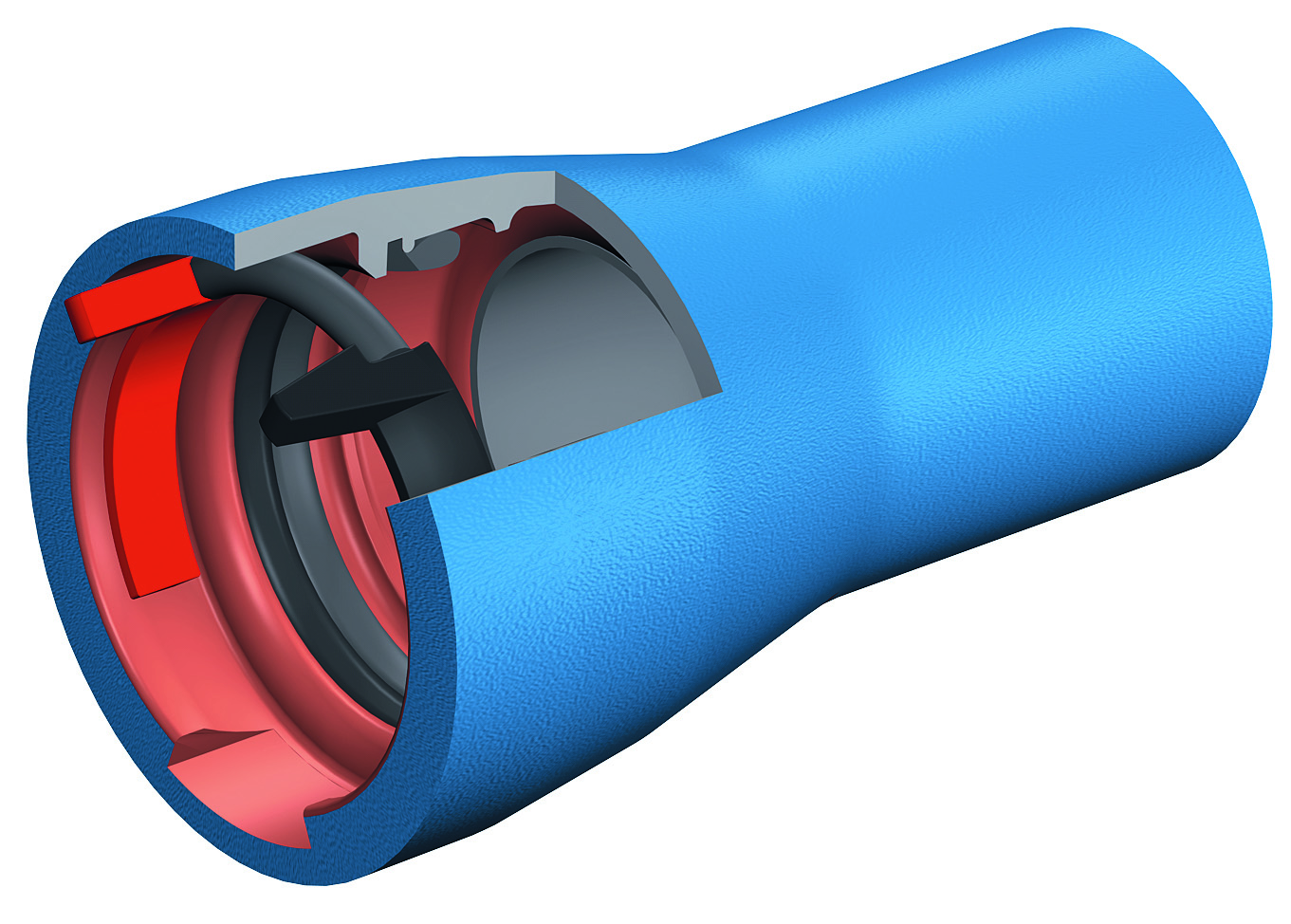

Трубы чугунные ВЧШГ

Соединительные детали из чугуна к изделиям ВЧШГ изготавливают из высокопрочного чугуна с шарообразными графитными элементами, используя способ одного из самых грубых отливов. Первоначально создают литейную модель с последующей ее фиксацией в специальной плите и засыпанием ее формовочной смесью, в большинстве случае для этих целей используется песок.

Важно знать, что описанные соединительные детали очень похожи на фасонные элементы, произведенные из пористого чугунного материала. Отличием является лишь то, что они оборудованы фланцами и расширениями на концах. Эти отличительные характеристики дают возможность применять их при создании разнообразных трубопроводных сооружениях в городах-мегаполисах, а также возрастают вероятности уменьшения затворного параметра, зависящего от размера внутренней полости фасонной детали.

Детали из чугуна для изделий ВЧШГ можно применять в разных грунтах, в том числе в местах с рельефной поверхностью, а именно на бугристых территориях. Это обуславливает их широкое применение и популярность среди многих строительных фирм, в функцию которых входит осуществление процесса создания трубопроводных линий в наиболее сложных рельефных условиях.

Полость изнутри фасонной детали покрыта песком и цементом. Касаемо внешней стороны соединительной части, она пропитана слоем консервационного вещества, в том числе и покрытием из лака, в состав которого входит битум. Такие пропитки позволяют фасонным элементам служить качественно долгие годы.

Иногда, по желанию заказчика, производитель может создать изделие без соответствующей пропитки, как с внутренней стороны, так и с внешней.

На фасонных деталях для чугунных труб ВЧШГ, а, точнее, на наружной стороне изделия, наносится маркировочная информация, которая может быть нанесена с помощью отлива или разметки красками.

В такую маркировочную информацию входят такие данные:

1. Товарный бренд производителя;

2. Номинальный диаметр;

3. Дата производства;

4. Данные о материале изделия.

Использование соединительных деталей из чугуна для труб ВЧШГ напрямую зависит от модели самих деталей. К видам стыковочных деталей можно отнести как полученные путем отлива, так и с помощью сварочного оборудования.

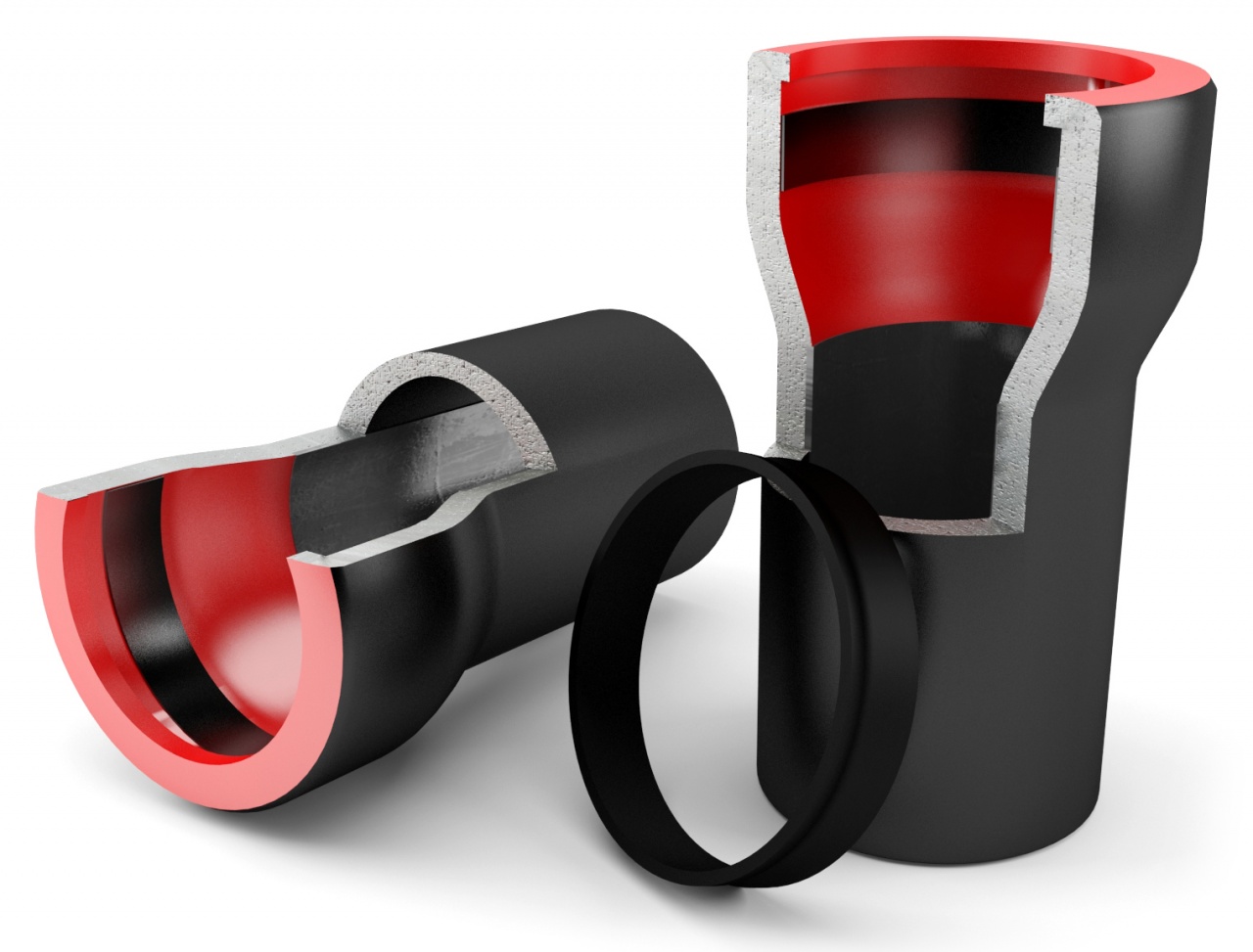

Трубы и фасонные части из ВЧШГ для трубопроводов

Отлитые стыковочные детали, в свою очередь, делятся на следующие:

1. Отводные элементы;

2. Коленообразные детали;

3. Расширения.

Соединительные элементы, полученные посредством сварочного аппарата, имеют такие разновидности:

1. Тройные соединители;

2. Крестовидные детали;

3. Отводные механизмы;

4. Расширительные участки.

Стыковочные части к изделиям ВЧШГ производятся в комплекте с манжетными резиновыми частями, оцинкованными креплениями и уплотнителями (см. Оцинкованная труба).

к содержанию ↑

Применение стыковочных деталей для изделий ВЧШГ

Нужно заметить, что использование соединительных элементов из чугуна для труб ВЧШГ вполне реально в течение долгого срока, не проводя ремонтных работ или их разборки. Такие стыковочные детали можно использовать целое столетие и даже больше. Это обуславливается тем, что такие элементы произведены из чугуна, имеющего наивысший уровень качества.

Кроме того, фасонным деталям присуще положительные отличительные черты, в том числе эксплуатационного и технического характера. Соединительные части приемлемы в тандеме с тубами ВЧШГ, воздействие давления в которых не должно быть больше, чем 1,6 МПа.

Применяя стыковочные части для труб ВЧШГ, можно получить уйму преимуществ при использовании в разнообразных системах коммуникаций, в отличие от других видов соединительных узлов. Именно благодаря чугуну, который имеет высокое качество, его использованию в производстве такого вида соединителей, а также прекрасным показателям такого свойства, как герметичность, сооружают любую конструкцию и обеспечивают отличное соединение между ее элементами.

Делая выбор соединителей из чугуна для изделий ВЧШГ, нужно понимать, что в основном именно они подвержены нагрузкам в процессе их использования по назначению. Поэтому необходимо подойти к вопросу выбора таких частей внимательно и тщательнейшим образом производить осмотр выбранных элементов на наличие даже самых маленьких недостатков во внешнем виде.
