Чугунная ребристая труба

Трубы из чугуна, имеющие рельефную поверхность, на сегодняшний день производятся с округлыми ребристыми формами. Такие изделия стоит располагать таким образом, чтобы прилив по горизонтали занимали положение по вертикали. Благодаря такой схеме монтажа, обеспечивается качественная чистка всех участков трубы от грязи. Данные изделия являются популярной продукцией, так как они дешевые, свойство устойчивости относительно коррозийных образований имеет высокий уровень.

Округлые трубы из чугуна, имеющие ребристую поверхность, производятся длиною в пределах 0,52 метра. Монтаж изделий заключается в прокладке их по горизонтали в несколько рядов с образованием змееобразной формы. Для этого используются вспомогательные крепления такие, как болты, фланцы и контрфланцы.

Чугунная ребристая труба с круглыми ребрами

Такие трубы наряду с трубами из железа, имеющие гладкую поверхность, в основном нашли применение в отопительных системах. С практической точки зрения, указанные изделия лучше располагать под подоконниками, при этом, чем ниже расположить прибор отопления, тем будет эффективнее отдача тепла, а соответственно и обеспечение наилучшего обогрева помещения с правильным распределением температурного режима комнатного воздуха в вертикальной плоскости.

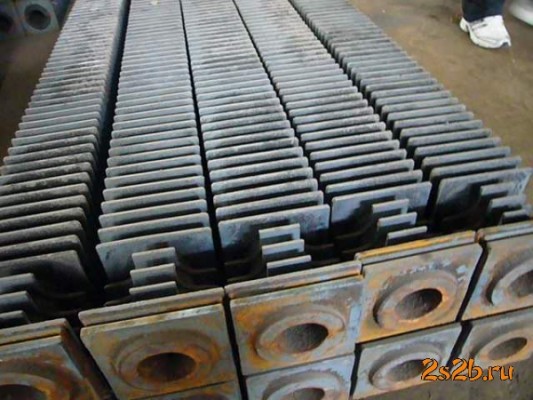

Использование труб из чугуна с ребристой поверхностью предполагает обязательное применение очищенных масел, поскольку ребра труб создают все условия для покрытия их пылью и ее продуктов распада, а также полимерных веществ. А очистка изделия усложняется за счет рельефной поверхности. Если не производить очистку таких изделий, то в результате можно получить уменьшение коэффициента отдачи тепла и затрудненное прохождение масел.chugunnaja-rebristaja-truba_5

Нагревательный прибор отопления, трубы из чугуна с ребристой поверхностью и систему передачи и транспортировки теплоносителя, состоящую из труб с гладкой поверхностью, лучше монтировать открытым образом, это обеспечить улучшение теплообмена. Сооружение оградных элементов допускается только для целей архитектурного характера.

В процессе монтажа труб из чугуна, имеющие ребристую поверхность, промежуток от плоскости напольного покрытия до вертикальной оси чугунного изделия допустим не меньше 20 см. А от плоскости отшлифованной стены или перегородки не менее 13 см. В случае монтажа труб в несколько рядов, промежуток между ними должен составлять минимум 25 см.

В зданиях массовой застройки (микрорайон), помещениях для совместного проживания людей или подсобных помещениях производств, допускается сдвиг отопительного прибора ближе к стояку, при этом первое ребро прибора не должно быть ближе к откосу окна, чем на 15 см.

В процессе монтажных работ на поверхностях из кирпича, для труб из чугуна, которые имеют ребристую поверхность, используются специальные крепежные механизмы, которые имеют параметр изгиба в 4,4 см и параметр длины около 26 см. При монтаже данных изделий на перегородочных конструкциях тоже необходимо использовать специальные крепежи. В таких случаях прибегают к помощи вспомогательных крепежных элементов таких, как дюбель, гвозди или шурупы.

Отопительные приборы из чугуна и изделия с ребристой поверхностью зачастую монтируются на креплениях и очень редко используются для них подставки. Крепежи, которые изготавливаются из стального листа, который имеет толщину 6 мм, необходимо зафиксировать в подготовленных отверстиях бетонной стены с помощью цементной смеси. Аналогичные действия нужно провести в случае кирпичной перегородки.

Чугунная ребристая труба

Кроме того, необходимо рассчитать, сколько креплений понадобится для конкретного помещения. При таком расчете необходимо ориентироваться на то, что один крепеж рассчитан на один квадратный метр отопительного прибора, но их не должно быть меньше, чем три крепежа на весь прибор. Рассчитывая крепления для прибора, необходимо учитывать, что отопительный прибор в большей степени держится на нижних крепежах, а верхние крепления только поддерживают приспособление от возможности перевернуться.

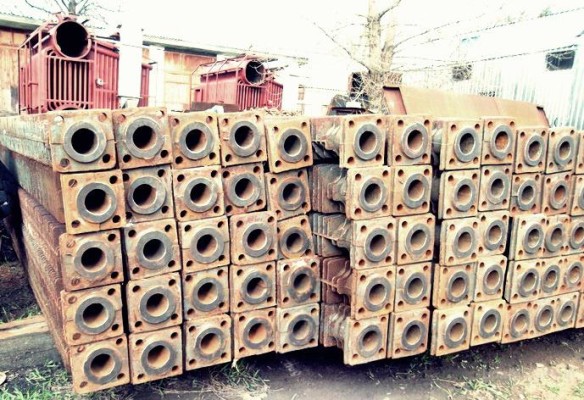

Крепежные элементы надо размещать под перегородками прибора, которые находятся между ними, а у изделий с ребристой поверхностью около фланцевых деталей (см. Фланцевый адаптер).chugunnaja-rebristaja-truba_4

Крепежи для монтажа ребристых на стене из кирпича изделий имеют изгиб в 4,4 см, параметр длины около 26 см, и размер около 22 см. Теплообменники из чугуна создаются из ребристых изделий, которые имеют фланцы, путем сбора их в одну конструкцию с помощью коленных элементов. Необходимо обеспечение прохождения водных ресурсов от нижнего отвода к верхнему.

Обогреватель для труб, в котором происходит естественная конвекция воздуха, состоит из чугунных или стальных труб, имеющих ребристую поверхность. Такие изделия располагаются в футляре из металла, процесс их обогрева происходит посредством пара или воды. Воздушная масса попадает в конвектор с нижней стороны, обогревается там и поступает в помещение сквозь решетчатую деталь сверху прибора. Благодаря этому, наибольший процент тепла отдается с помощью конвекционного процесса.

Чугунная ребристая труба

Водный теплообменник из чугуна имеет конструкцию из чугунных изделий с ребристой поверхностью, которые в определенном порядке соединяются коленными деталями. Такие теплообменники на трубу дымохода производятся двух видов, каждый, из которых проходит обмывку газом. В теплообменниках, имеющих две колонки, между составляющими его частями монтируется металлический барьерный элемент.

В приборах, работающих с помощью пара, роль нагревательной части играет труба из чугуна, имеющая ребра или система труб для отопления в идее пластин.

Для достижения нагрева и обогрева в большинстве случаев используются трубы из чугуна, которые имеют ребра или конструкция из гладкостенных труб и в редких случаях отопительный прибор центрального отопления. У каждого из них необходимо установить вентиль, как на паровых, так и на обратных подводах, это обеспечит своевременное выключение отопительного приспособления. В случае выключения приспособления с одной из подводок, парообразное вещество также будет попадать в отопительный прибор их системы конденсации.

Паровое отопление дома

На сегодняшний день используются водные отопительные приборы, которые состоят из изделий с ребристой поверхностью и соединителями прямоугольной формы. Изделия нужно установить по горизонтали, по очереди в ряд. Соединительные диски выполняют функцию креплений коленных деталей, которые обеспечивают сцепление труб прибора.

В маленьких котельных сооружениях используются водные теплообменники, состоящие из чугунных труб с ребристой поверхностью. Теплообменники из стали используются для испепеления топливного материала, который не вызывает коррозийных образований.

Целесообразным вариантов считается использование водных теплообменников, состоящих из блоков, имеющих изоляционные свойства и обшивку, так как они:

1. Имеют компактный вид;

2. Им присуще небольшие размеры;

3. Способствуют обеспечению высокого уровня плотности подачи газа между главными частями отопительного оборудования.

В случае нагрева воздуха до высоких показателей температуры используют приборы из труб, имеющих ребра овальной формы, ребра при этом располагаются вдоль внутренней поверхности и поперек внешней.

В центральной отопительной системе применяются все указанные виды приборов, в том числе и радиаторы из листов стали прошедшие штамповку.

В сфере отопительных технических приспособлений нашли применение теплообменники с нагревателями из оребренных труб из стали. Также популярными являются обогревающие панели из бетона, в которых зафиксированы змееобразные трубы из стали.

Отопительная система, работающая на пару и используемая в зданиях производств, предполагает отсутствие даже малейшей возможности взрыва, пыли и пара быстрого возгорания.
