Чугунные трубы: виды


Чтобы сделать правильный выбор чугунных изделий, нужно знать их преимущественные особенности, сферы их использования, а также уметь правильно рассчитать удельный вес трубы из чугуна.

Такой металл, как чугун, широко был применим в трубопроводных конструкциях достаточно долго в европейских странах. Он был, чуть ли не единственным материалом, из которого производились отечественные трубы.

Чугунные изделия начали применять давно, еще со времен как металлические трубы стали новшеством для прокладки каналов для перемещения жидких веществ, кроме того, издавна из чугуна стали производить трубы, которые были просто неподъемные, имевшие приличный вес и другие изделия, которые использовались для их стыковки. Такую продукцию в основном использовали для канализационных систем и систем подачи воды.

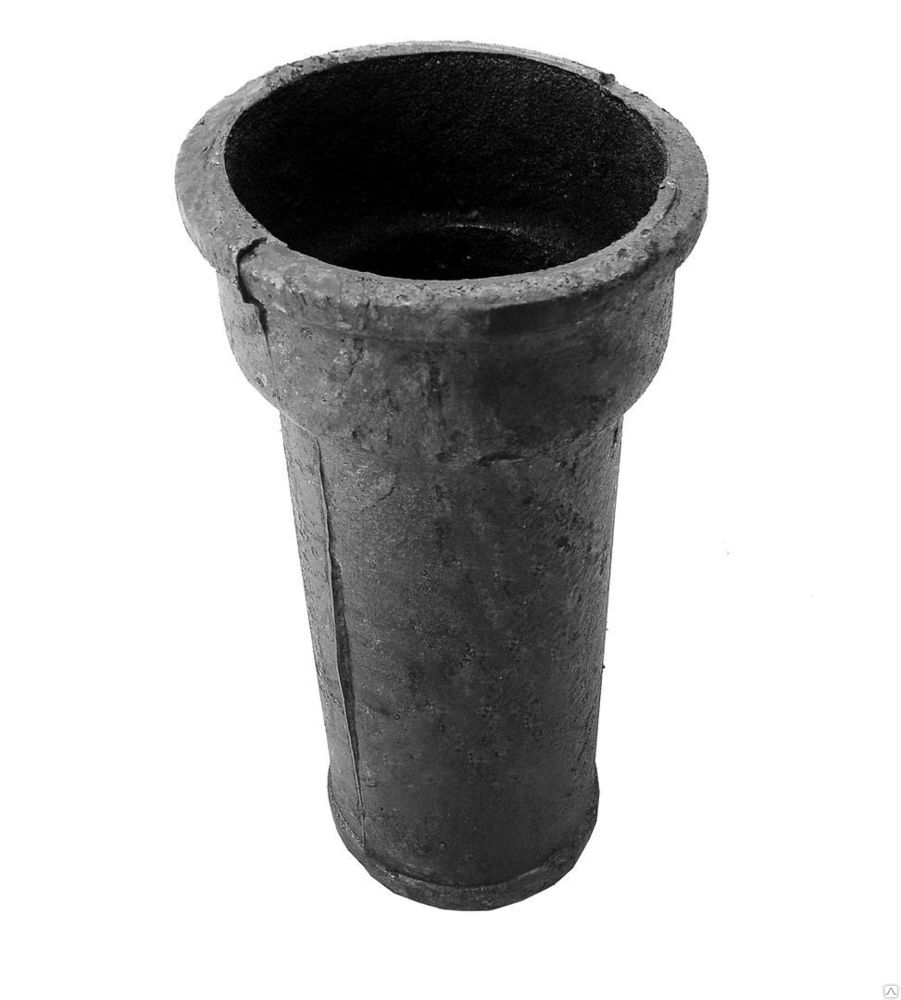

Трубы чугунные (ВЧШГ)
чугунные трубы для канализации

Сегодня, с применением новейших разработок, чугунные изделия становятся все лучше, удобней и качественней. Улучшается и сам процесс их производства, методы установки каналов из чугунных труб и качественные характеристики чугунного материала. За последние десятилетия произошли существенные и грандиозные открытия в этой области, был разработан новый вид металла, в чугун добавили шаровидный материал, который придал материалу еще большей эластичности и стойкости к повреждениям и образованию трещин.

Широкий ассортимент диаметральных параметров труб из чугуна дал возможность вернуть им былую славу и практически везде применять их совершенно в любой области, пожалуй, так же, как и в случае с пластиковыми трубами.

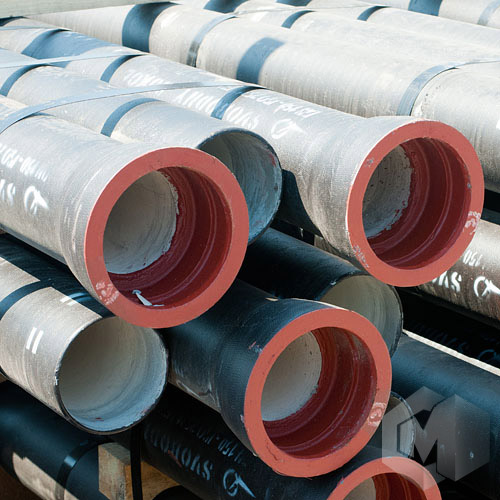

Чугунные водопроводные трубы
ВЧШГ для водоснабжения

Чугунные изделия

На сегодняшний день трубы из чугуна используются при производстве изделий сантехнического характера везде, при этом, имея несколько значимых недочетов. Одним из недостатков является то, что они тяжелые, например, изделие из чугуна имеет больший вес в отличие от полимерной трубы таких же параметров.

Помимо всего, в отличие от пластиковых изделий, для чугунных труб сложно выполнять стыковочные соединения, а технические особенности дают возможность производить чугунные изделия маленькой длины.

Нужно понимать, что в процессе изготовления изделий из чугуна вполне вероятно наличие повреждений и дефектных участков, поэтому первоначально, перед самой установкой необходимо провести осмотр изделия изнутри, проявляя особую внимательность и аккуратность.

Рекомендуем:  Трубы чугунные канализационные: технические характеристики

Преимущественные особенности изделий из чугуна

К положительным сторонам усовершенствованных труб из чугуна, имеющего высокий уровень прочности и минерал в виде шарообразного графитного элемента (ВЧШГ), причисляют:

1. Долгосрочность эксплуатации. Могут прослужить около века.
2. Имеют высокий уровень прочности и низкий показатель возможных аварийных ситуаций.
3. Состоят из тяжелого материала, чугунные изделия можно раскладывать по окружности с большим диаметральным параметром, не используя специальных соединительных узлов.
4. Имеют высокий уровень устойчивости к коррозийным образованиям и к внутреннему заселению неблагоприятной среды. Эти преимущественные особенности обеспечивают сохранность качественно передвигающейся жидкости.
5. Имеют высокий уровень прочности к механическим ударам.
6. Проявляют стойкость к перепадам температуры, в частности ее понижению. Могут качественно эксплуатироваться в условиях показателя 60 градусов по Цельсию.
7. Изделия из ВЧШГ эластичны.
8. Простота обработки с целью сохранения тепла и теплообмена, а также обеспечения защитных механизмов от возникновения коррозийных образований путем применения специальной эмали.
9. Устойчивы к колебаниям гидравлической системы, в частности показателей давления.
10. Способны выдерживать нагрузки вне самой трубы.
11. Их можно углублять в грунт даже в пределах 10 метров.
12. В связи с низкой себестоимостью и небольшими расходами на их установку, в том числе и эксплуатационными затратами, чугунные изделия являются экономически выгодным материалом.
13. Есть возможность утилизации после окончания эксплуатационного срока.

Использование

Чугунные изделия, имеющие толстые стены и большие диаметральные параметры, например диаметр внутренней полости трубы, варьируется от 6,5 см до 100 см, изготавливаются, используя технологию отлития их пористого чугунного материала с последующей машинной обработкой.

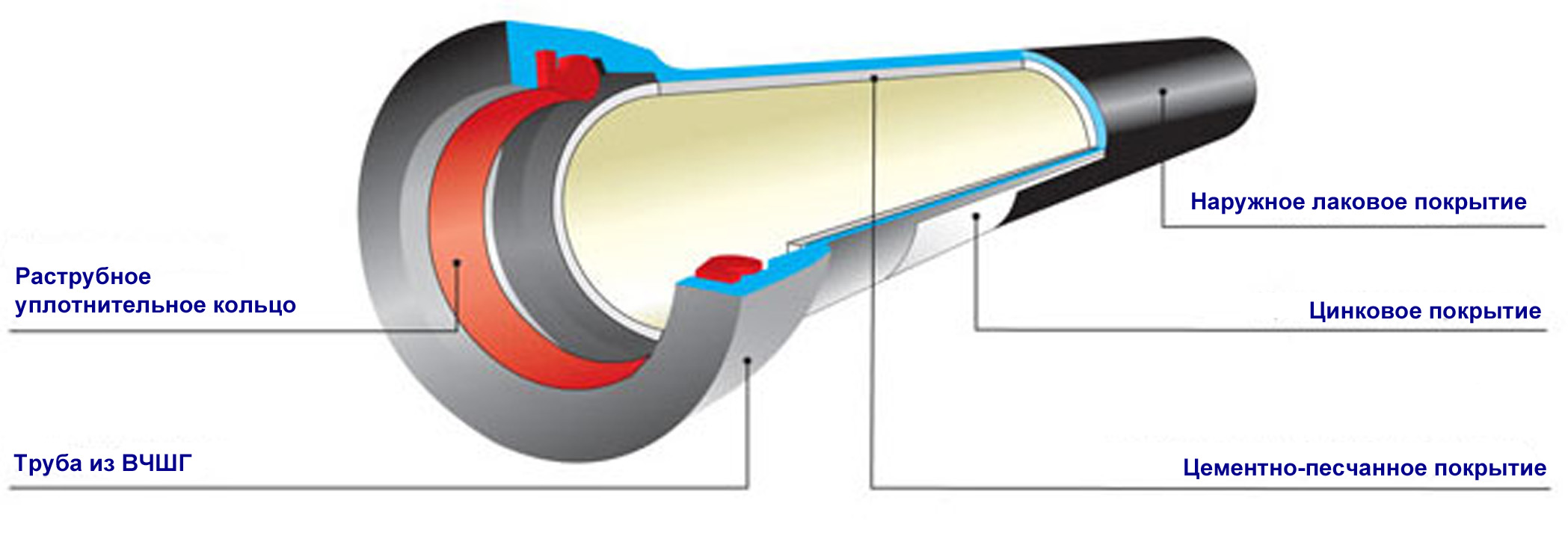

Как выбрать канализационные трубы
чугунные трубы ВЧШГ

Чугунные изделия имеют шершавые внутренние стороны стен и большую их толщину. Именно благодаря этим особенностям изделия из чугуна имеют высокий уровень прочности и надежны в своем применении. В отличие от труб из стали, чугунные трубы имеют меньший вес и срок их эксплуатации гораздо дольше.

Нужно учитывать, что при соединительных работах по отношению чугунных труб, необходимо использовать расширения и уплотнители. Кроме того, сборочные элементы являются неотъемлемым приложением к чугунному изделию и продаются с ним комплектом.

Рекомендуем:  Фасонные детали из чугуна к трубам ВЧШГ

Чугунные трубы используются для создания водопроводных конструкций, а также для канализационных линий и каналов передвижения нефтепродуктов и газовых веществ. Трубы, используемые в каналах подачи водных ресурсов, вполне подходят для транспортировки питьевых запасов и часто применяются при создании сливов, а именно:

1. Вод, выпавших в виде природных осадков;

2. Вод, которые отводятся в водоемы из населенных пунктов посредством канализации;

3. Вод, возникших в результате бытовой деятельности;

4. Вод, находящихся ниже поверхности земли, циркулирующих под ней.

Трубы из чугуна, которые применяются при прокладке систем канализации и водоснабжения, имеют способность прекрасно реагировать на вспомогательные защитные вещества. Их беспроблемно можно покрыть слоем антикоррозийного вещества, в частности покрытием на основе силикатов. Такие профилактические действия обеспечат сильнейшую защиту чугунного канала, увеличат срок его службы.

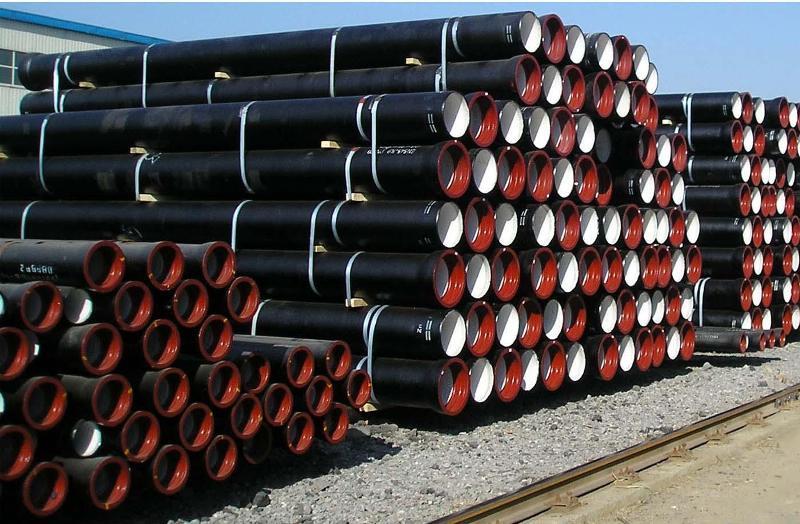

Соединение и монтаж чугунных канализационных труб
вчшг труба для канализации

Первоначально перед установкой трубы из чугуна необходимо ее внимательно осмотреть. Внешняя поверхность трубы должна иметь ровный вид и гладкость на ощупь, должны отсутствовать явные разнообразные пятна, бугры, вмятины и трещины. Если такие признаки имеются, это свидетельствует о наличии в составе чугунного сплава шлаковых частиц. Щели и любые, в том числе мелкие, трещины могут спровоцировать протекание трубы.

Помимо всего прочего, важным моментом является изучение срезов чугунных изделий. Они должны иметь однородный вид с мелкозернистой структурой.

Желательно простучать трубу, дабы исключить наличие невидимых дефектных участков. Определить отсутствие таких неблагоприятных нюансов можно, ориентируясь по звуку, вдоль чугунного изделия должен проноситься одинаковый звук.

Расчетные действия

В целях расчета весового показателя чугунного изделия на метр его длины, необходимо знать внешние и внутренние параметры, а именно его объемы и показатель толщины стен.

Зная всю надлежащую информацию, нужно брать во внимание все разновидности изделий по этим трем параметрам:

1. Весовой показатель трубы из чугуна, внешний диаметр которой 8 см, а толщина стен около 0,8 см будет соответствовать 13 кг. Не стоит забывать, что все приведенные расчеты определяются на метр длины изделия. Сумма длин изделий, вес которых около тонны, составляет около 75 погонных метров.

Рекомендуем:  Чугунные безраструбные трубы для канализации

2. Если же у трубы имеется большой диаметральный параметр, например, 17 см, а толщина стен около 1 см, тогда вес будет рассчитан примерно 36 кг. Совокупность длин изделий в одной тонне около 27 метров.

3. Погонный метр огромных чугунных изделий с внешним диаметром, который больше чем 100 см и показателем толщины стен в 2,7 см, будет весить около 620 кг. Изделие с удельным весом около тонны составляет всего 1,5 метра.

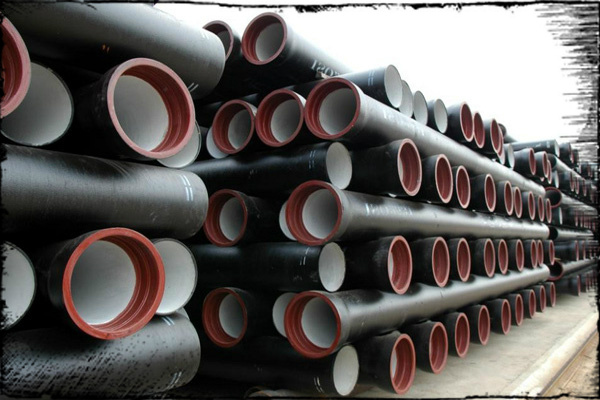

Чугунные канализационные трубы
чугунные трубы водопроводные

Помимо всего, даже если у изделий будет одинаковая толщина стен и их диаметр, весовой показатель погонного метра чугунных изделий может быть абсолютно разным. Все зависит от разнообразных значений, например, от вида соединительных узлов.

Необходимо учитывать, что вспомогательные детали и элементы конструкции значительно увеличивают весовой показатель чугунной трубы.

В зависимости от нагрузки воздействия давления, которую может выдержать чугунная труба, изделия делятся на три вида:

1. Трубы из чугуна (класс А), имеющие расширения для соединительных работ;

2. Чугунные изделия (класс Б), которые соединяются с помощью расширений;

3. Изделия из чугуна (класс ЛА) с расширением для соединения.

Итак, вес чугунного изделия напрямую находится в зависимости от параметров толщины стен, например, вес труб с одинаковыми внешними диаметрами в 8,1 см и совершенно разной толщиной стен (0,74 см и 0,8 см) будет разниться примерно в 1 кг. Опять-таки, вес в примере приведен на один метр длины изделия.

Делая вывод, можно остановиться на мысли, что если трубы не будут подвергаться сильнейшему воздействию давления, тогда нецелесообразно останавливать выбор на трубах с толстыми стенами, так как это значительно увеличивает вес конструкции в целом, а также сводит к нулю беспроблемную их доставку к месту назначения.
