Лопасти для ветрогенератора из ПВХ трубы

Самодельное ветряное колесо Самодельное ветряное колесо

Ветрогенератор (ВЭУ) – приспособление, с помощью которого можно преобразовать кинетическую энергию ветра в электричество. Подобное устройство используют в качестве альтернативного источника электроэнергии. В статье мы разберемся с конструктивными особенностями ВЭУ, а также технологией сборки лопастей ветряка из ПВХ трубы.

Что представляет собой ветрогенератор?

Ветрогенератор представляет собой турбину с закрепленным на ней ветряным колесом и флюгером. Конструкция крепится на крышах домов при помощи специальной мачты или металлического штатива. Достаточно простое устройство позволяет трансформировать естественную энергию ветра в электричество.
Чтобы сделать свою мини электростанцию с неплохим показателем КПД, нужно правильно рассчитать мощность ВЭУ. Данный параметр во многом определяется размером лопастей, от которых зависит сопротивляемость конструкции воздушным массам и, как следствие, количество вырабатываемой электроэнергии.

к содержанию ↑

Как определить мощность ВЭУ?

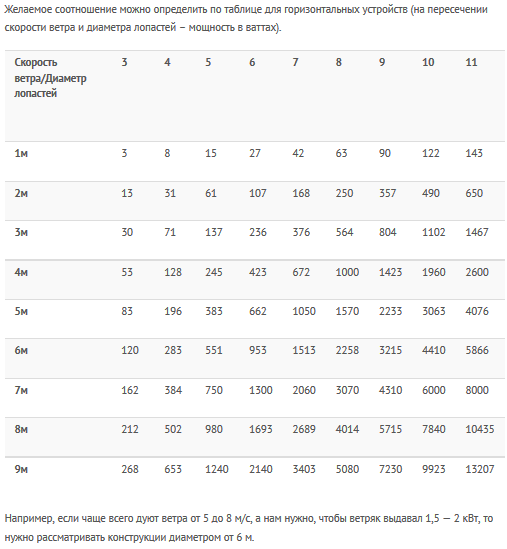

Мощность ветряка напрямую зависит от количества лопастей в устройстве, их размеров и диаметра ветряного колеса. Данная зависимость продемонстрирована в таблице ниже, благодаря которой можно определить линейные параметры составляющих ветряка и производимой ими потребной мощности.

27820a3b78b4e168f9abe9a00ffbaa15
Оптимальным вариантом конструкции для самостоятельной сборки лопастей из ПВХ трубы станет ветряк парусного типа. Однако следует учесть, что при вращении лопастей и самого ветряного колеса не будут задействованы законы аэродинамики. Иными словами, импульсом для вращения мобильных частей устройства станет только давление воздушных масс. КПД парусного ВЭУ составит только 10-12% от ветровой энергии, которая воздействовала на конструкцию.
Более удачным вариантом ветряка с большим коэффициентом полезного действия станет ВЭУ крыльчатого типа. Лопасти устройства имеют неодинаковую площадь, за счет этого создается разница давления воздушных масс, действующих на крылья с обеих сторон. Таким образом, при вращении мобильных частей ветряка удается задействовать аэродинамическую силу. Благодаря этому КПД ветрогенератора возрастает на 30-40%.

winngenerator1

к содержанию ↑

Технологические особенности сборки ВЭУ

Из чего сделать лопасти для ветряка? Для изготовления лопастей проще всего использовать пластиковые трубы. Они достаточно просты в обработке и способны выдерживать немалые динамические нагрузки. Но для того, чтобы ветряк в процессе эксплуатации не разлетелся на куски, желательно учесть несколько важных нюансов:

  • Толщину трубы. В процессе вращения несущие детали устройства испытывают большую нагрузку из-за влияния центробежной силы. Чтобы ее уменьшить желательно взять в качестве материала канализационную или газопроводную трубу с большей толщиной стенки – не менее 4 мм;
  • Длину лопастей. Чем длиннее лопасть, тем большую нагрузку она испытывает. Чтобы продлить срок службы конструкции, не делайте крылья слишком длинными. Наиболее приемлемым вариантом станет крыло с длиной от 30 до 50 см;
  • Количество лопастей. От количества крыльев напрямую зависит сопротивляемость ветряка воздушным массам. Чтобы увеличить его КПД, число крыльев стоит увеличить. Оптимальным вариантом станет ВЭУ с 5 или 6 крыльями.
к содержанию ↑

Разметка ПВХ трубы

В качестве примера рассмотрим процесс маркировки крыльев для ВЭУ из трубы с диаметром в 10 см и толщиной стенки – 5 мм.

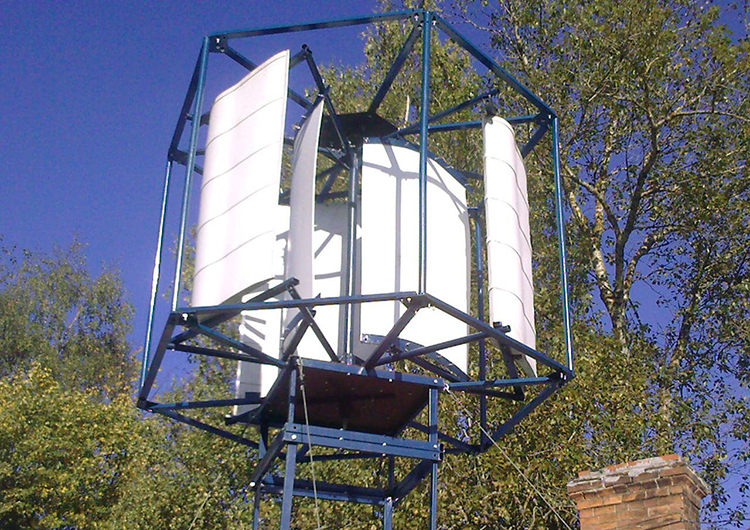

Генератор вертикального типа

Генератор вертикального типа

к содержанию ↑

Как разметить заготовку?

1. Чтобы правильно разметить цилиндрическую поверхность, оберните трубу листом бумаги;
2. Кромка листа станет ориентиром для формирования оси на трубе;
3. Ширина листа укажет на длину окружности;
4. Теперь сложите листок пополам, чтобы отметить половину от окружности заготовки;
5. Сложите листок четыре раза, чтобы отметить на цилиндре 4 линии для предполагаемых разрезов.

8

fb6caaf3c9bc4ec01984c2e9f9adf6c2

12

к содержанию ↑

Порезка ПВХ трубы

Как разрезать ПВХ трубу? Для того, чтобы порезать заготовку лучше всего использовать электролобзик с пилкой по металлу. Порезка трубы на составные части делается следующим образом:
1. Сначала размеченную заготовку разрезают на две равные части;
2. Теперь половинки трубы также нужно разрезать пополам;
3. У основания каждой из лопастей делают прямоугольные надрезы длиной не более 5-6 см;
4. Чтобы не разрушить структурную целостность материала, в углах крыльев нужно просверлить небольшие отверстия;
5. После этого заготовленные части следует разрезать по диагонали;
6. Таким образом, у вас получатся лопасти конусного типа.

d17078183c644b8d29219ea589ff43f7

к содержанию ↑

Особенности сборки деталей

На завершающем этапе конструирования ветрогенератора нужно соединить крылья с ветряным колесом и турбиной.

к содержанию ↑

Как это сделать?

  • Необходимо изготовить соединительный узел. Деталь представляет собой стальной диск с шестью металлическими лентами;
  • Форма узла определяется конфигурацией самого генератора, выполняющий роль преобразователя кинетической энергии ветра в электрическую;
  • Чтобы лопасти ветрогенератора не сломались и не деформировались под давлением воздушных масс, толщина стальных лент и диска должна варьироваться в пределах от 2 до 6 мм.

к содержанию ↑

Балансировка колеса

После сборки ветряка необходимо осуществить балансировку ветряного колеса. Чтобы результаты были максимально достоверными, юстировать устройство стоит в закрытом помещении.

к содержанию ↑

Как совершают балансировку?

1. Ветряное колесо подвешивается таким образом, чтобы его вращению ничего не препятствовало;
2. В процессе балансировки нужно следить за тем, чтобы плоскость соединительного диска была вертикальна по отношению к подвесу;
3. Теперь следует повернуть колесо на угол, который равен 360/N, где N – количество лопастей в конструкции;
4. Процедуру повторяем до полного поворота диска вокруг собственной оси;
5. Если после остановки диск приходит в движение, значит, лопасти, стремящиеся вниз, тяжелее остальных.

к содержанию ↑

Выводы

Конструирование лопастей для бытового ветрогенератора – непростое, однако посильное для народных умельцев занятие. С соблюдением технологических нюансов, которые были приведены в статье, вам непременно удастся собрать ветряк с хорошим КПД.
