Монтаж полиэтиленовых труб

Полиэтилен это современный сверхтехнологический материал. Широко применяется для построек трубопроводов. Этот вид популярен тем, что монтаж выполняется просто и легко. Любой новичок справится.
Полиэтиленовые трубы широко используются не только в профессиональном строительстве, но и в быту. И применяются не только в направлениях связанных с подачей воды, но также для защиты кабелей и в качестве гидроизоляционных оболочек. При помощи них создают системы орошения в теплицах. Такой спрос на них обусловлен простотой монтажа.

Начало работ по монтажу

Перед тем как приступать к выполнению работу, необходимо иметь специальные приспособления для обработки торцов.

к содержанию ↑

Неразъемное соединение

к содержанию ↑

Стыковая сварка

Первый вид соединения называется неразъемным. То есть соединение при помощи сварки. Этот вид соединения выгоднее. Соединения полиэтиленовых труб должны быть одного химического состава, но могут быть как разного материала, так и одинакового.

Сварка должна происходить в защищённом от ветра помещении.

Процесс торцевания необходим чтоб торцы были идеально ровными пригодными для сварки.

Следующий этап обезжиривание. После обезжиривания, трубы необходимо сопоставить, чтоб проверить точность торцевания.

После проделанной работы берётся специальный нагревательный элемент и вставляется между трубами. Процесс нагрева занимает не больше 5 минут до появления определённого скраба. Сам процесс стыковки труб несложный. После разогрева они стыкуются друг с другом, и после остывания получается устойчивое надёжное соединение.

к содержанию ↑

Электрическая муфтовая сварка

Электрическая муфтовая сварка применяется с помощью использования муфты (фасонной части). Это достаточно удобная и эффективная технология с множеством преимуществ. Подразумевает использование специальных нагревательных элементов.

На первом этапе нужно свести трубы вместе и соединить нагревательным прибором.

После, подать ток на выводы муфты. Таким образом, элементы электрической муфты нагреваются и расплавляют полиэтилен. Всю основную работу аппарат делает в автоматическом режиме, кроме того, весь цикл работы заносится в специальный протокол.

Электромуфтовое соединение считается более затратным экономически, чем стыковая сварка.

Для проведения сварочных работ при помощи муфт, необходимо соблюдать некоторые условия:

  1. Торцы обязательно должны быть ровными и плотно прилегать друг к другу.
  2. На торцы надевается муфта и закрепляется. Затем подключённый аппарат к электросети, проверяют на исправность и безопасность.
  3. Подсоединив кабеля к выводам и задав нужную температуру и время запустить аппарат.
  4. По окончании всего процесса кабеля отсоединить и оставить узел до полного остывания.

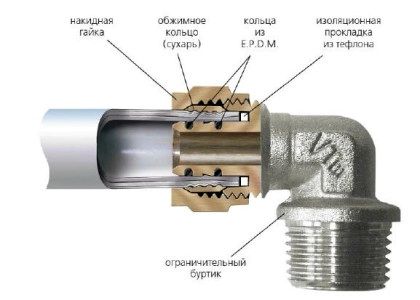

соединение полиэтиленовых труб с металлическими

Основные и наиболее важные требования к сварным швам на полиэтиленовых трубах:

  1. Соединение (шов) не должен располагаться ниже значения внешней поверхности трубы.
  2. Когда сваривают несколько отрезков их смещение сравнительно друг друга не должно превосходить 10% от толщины стены применяемой трубы.
  3. Важно придерживаться правил и норм качества сварных швов при возведении трубопроводов.
  4. После сварки и в процессе, трубам нужно обеспечить максимальную неподвижность.
к содержанию ↑

Разъемное соединение

Второй вид соединения разъемное соединение. Происходит при помощи деталей для соединения полиэтиленовых труб. Такой вариант более популярен, чем процесс сварки.

Плюсы:

1. Не нужно покупать сварочную аппаратуру.
2. Соединения такого типа подойдут, если работа будет происходить под водой.
3. Такой метод выполняется быстрее, чем сваркой.
В свою очередь, разъёмное соединение можно выполнить несколькими способами.
Такой способ в большинстве случаев используется для трубопровода канализации. Иногда можно выкрутиться по ситуации, например, когда она кончается.

  • Раструбное соединение не рекомендуется ставить на горизонтальном участке трубы. В процессе работы ее и отвод нужно очистить от пыли и грязи. Посмотреть, чтоб не было крупных царапин, если есть зашлифовать ножом или взять другой. Если соединения от пайки очень ярко выражены и торчат тогда их нужно снять любым острым предметом. Иначе резинка или метод горячего соединения не будет прочным. На паяльной машинке плавным покручиваем, нагревается конец трубы. Когда все хорошо прогрелось, берётся отвод стальной и вставляется в ту сторону трубы, которая нагрета.
  • Ещё один метод разъёмного соединения резьбовое или фланцевое соединение с помощью использования крепёжных элементов.
  • Для соединения трубопроводов в строительстве обширно применяются муфты.

Компрессионные фитинги выпускают диаметром от 20 до 110 мм и бывают разного назначения. Муфта выполнена из полиэтилена. Для изготовления используется метод экструзии.

Для этого метода соединения водопроводных полиэтиленовых труб не требуется приобретение специального оборудования. Кроме того, соединительные муфты будут стоить гораздо дешевле, чем сварка. Используя их, можно хорошо сэкономить на строительстве.

Преимущества муфт в том, что они надёжно крепятся, перепады температур, и механическое воздействие не влияют на их качество. Они долговечны.

В первую очередь вычищаем всю грязь и разбираем фитинг. Состоит он из корпуса основной части, зажимной гайки, запрессовывающей и упорной втулки, и уплотнительного резинового кольца. Уплотнительное кольцо бывает круглой и конусной формы.

Чтобы соединить две трубы одного или разного диаметра вместе нужно подготовить ту трубу, которую надо присоединить.
При ее зачистке лучше использовать специальное приспособление зачистку. Она имеет острое лезвие, с помощью которого снимается фаска с ее торца. Это делается, чтобы закруглить конец трубы и во время монтажа не повредить резиновое уплотнение.

Все готово. Далее, зажимную гайку одеваем на трубу. То есть, собираем фитинг в обратном порядке, закручиваем зажимную гайку до упора. Компрессионный фитинг можно применять только на водопроводе. На газопроводе нельзя.
