Обогреватели для труб водоснабжения: суть работы и монтаж

С целью утепления труб применяют специальные системы кабелей, обеспечивающие оптимальный температурный режим трубопроводной системы.

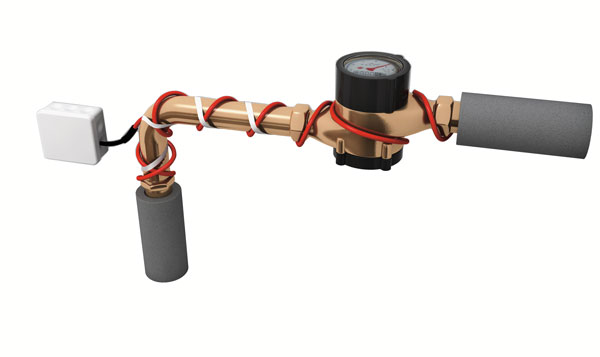

проектирование систем обогрева трубопровода

Ленточный

Такие обогревательные системы специально созданы с целью создания возможности трубам без особого труда переносить среды с различным уровнем вязкости. Они также имеют возможность держать необходимую температуру в соответствии с режимной картой при любых влияниях окружающей среды – в любую холодную погоду.

Область использования обогревательных систем

В большей степени системы кабелей используют в таких целях:

  • выдерживание изнутри трубы заданной техническими требованиями температуры;
  • для исключения образования на трубопроводах изморози и льда.

Нагреватель трубопроводных систем используется достаточно всесторонне. Эти нагревательные кабельные системе в основном применяют для безотказного функционирования объектов, в которых обязательным условием для нормальных условий работы является исключение замерзаний сред внутри труб – канализационных или для подачи воды. Замерзание жидкости в трубопроводных системах стратегических объектов может привести к аварии с тяжкими последствиями.

кабель для обогрева труб
к содержанию ↑

Применение

Нагреватели для трубопроводов в основном используются на участках, расположенных на открытом пространстве окружающей среды из-за отсутствия технической возможности опустить трубы в грунт под уровень замерзания – горная местность со скалистым рельефом. Также применение обогревательных кабелей встречается на таких трубах, где этого требует технология перекачки – для транспортировки природного газа или жидкости.

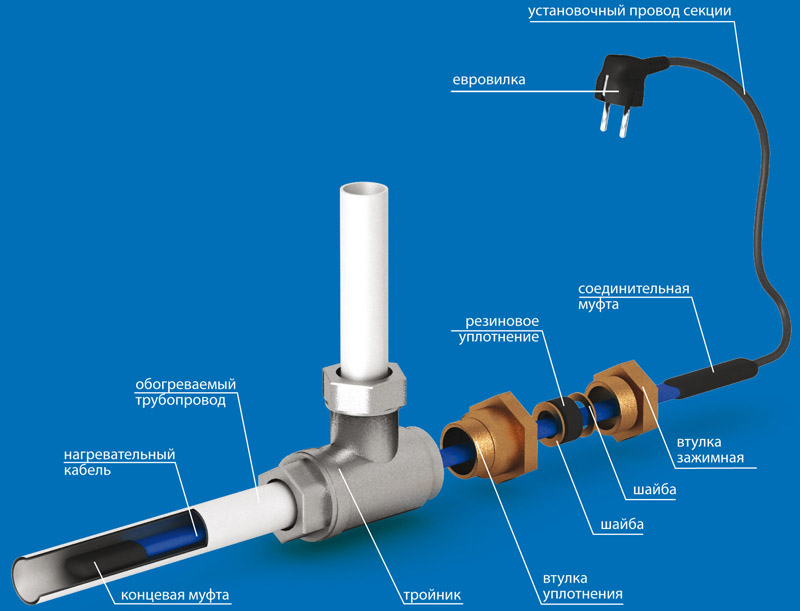

кабель для обогрева труб с установкой внутри трубы

Трубные нагреватели используются не только на крупных промышленных предприятиях, но и в бытовых системах обеспечения. Так, их можно применять в частном доме в окрестностях города для обеспечения постоянного водоснабжения и канализации в любой сезон года.

Весь спектр использования системы нагрева труб посредством кабеля представлен ниже:

кабель без термореле
  • для противостояния систем трубопроводов для подачи, как холодной, так и горячей воды деформациям, которые могут возникнуть вследствие замерзания жидкой фазы среды изнутри труб;
  • при подаче горячей воды с постоянной требуемой температурой независимо от колебаний температуры окружающего воздуха;
  • для исключения образования закупоривания пробками трубопроводов для перекачки нефти;
  • с целью препятствия формированию кристаллических элементов внутри промышленных трубопроводов;
  • для переноса и выкачивания различных химических веществ и жидких сред;
  • с целью достижения определенного коэффициента вязкости у переносимой продукции в трубе;
  • для противостояния формированию пробковых элементов;
  • для исключения условий для появления разнообразных твердых форм;
  • с целью создания благоприятных условий для перекачки вязких сред;
  • для предотвращения появления конденсата на внешней поверхности труб и для удаления образовавшегося;
  • с целью появления технической возможности для исключения опускания трубы под грунт слишком глубоко или, вообще, без закапывания.
Пленочный инфракрасный

Пленочный инфракрасный

к содержанию ↑

Специфика установки системы

Существует возможность устанавливать кабель для нагрева как снаружи, так и внутри трубы. Место проводки утеплительного кабеля определяется в зависимости от типа текущей среды внутри трубы и от расположения внешней поверхности трубопровода – в грунте, на улице.

Обогрев трубы кабелем с наружной стороны

Электрический

к содержанию ↑

Комплектующие системы нагрева

Схема монтажа системы обогрева труб

Кабельное устройство нагрева состоит из таких составляющих:

  • кабель греющий и для управления распределительной сети;
  • датчики температуры нагрева воздуха, трубы;
  • регуляторы температуры обогрева;
  • монтажное оснащение – коробки, шкафы.

Использование датчиков температуры и регуляторов даст возможность держать постоянную определенную температуру по длине целого звена трубы, который находится под нагревом, а также рационального потребления электроэнергии для экономии расходуемых средств на обогрев.

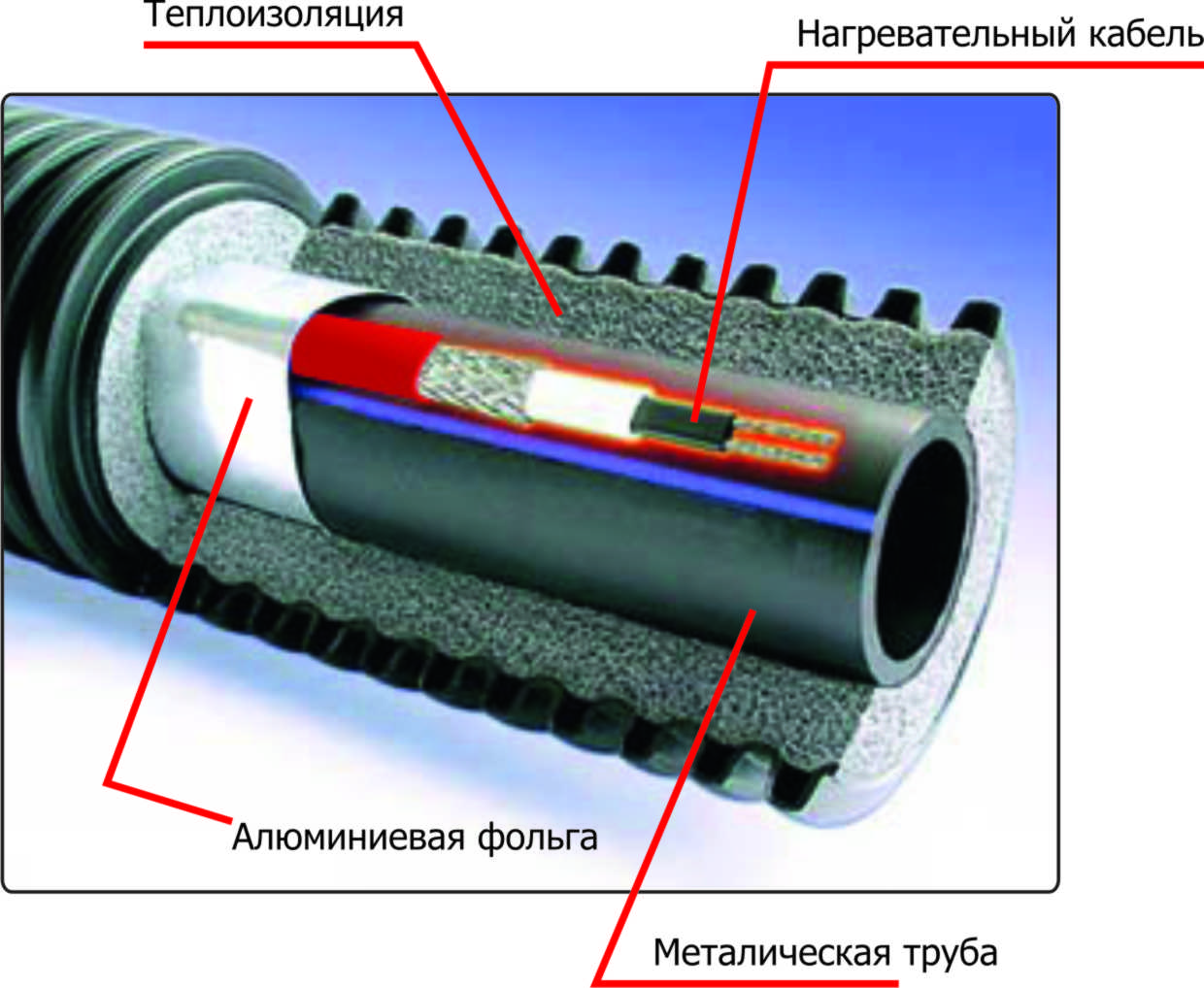

подогрев канализационных труб
к содержанию ↑

Нюансы работы системы нагревательных кабелей

Для прямого нагрева труб как внутри, так и снаружи, применяется такой основной нагревательный элемент, как кабель. Посредством вмонтированных в трубу датчиков температуры показатели фактической температуры отправляются по кабелю управления на регулятор температуры, благодаря которому корректируется фактическая температура до определенного заданного показателя. В результате получается постоянная поддержка определенного уровня температуры кабеля, который, в свою очередь, выравнивает нагрев трубы.

Пленочный

Пленочный

При достижении минимальной разрешенной температуры кабеля регулятор температуры автоматически даст необходимое напряжение на кабель для образования необходимого количества компенсирующего тепла.

В случае достижения верхнего предела по температуре кабеля система кабельного нагрева автоматически отключается, но при этом внутри трубопровода показатели температуры продолжают считываться – при первых отклонениях срабатывает система автоматического регулирования для поддержания константной заданной температуры трубопровода.

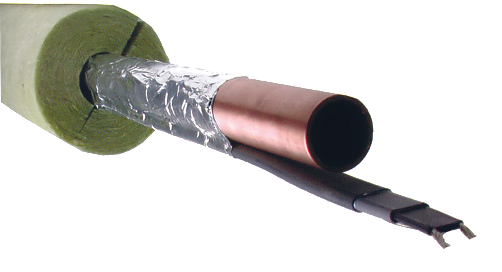

Готовая система
к содержанию ↑

Мощность обогревательной системы для труб

Мощность необходимо рассчитывать с учетом применяемых нагревательным кабелем нитей на один метр трубы.

Тепло, отданное кабелем для нагрева должно быть больше чем потери тепла с одного метра трубопровода. При определении мощности кабеля основополагающим параметром являются тепловые потери. При этом потери тепла зависят от размерных и физических характеристик трубопровода – длины, диаметра, типа тепловой изоляции, толщины и температуры стенки, которые являются решающими при выборе нагревательного кабеля для труб.

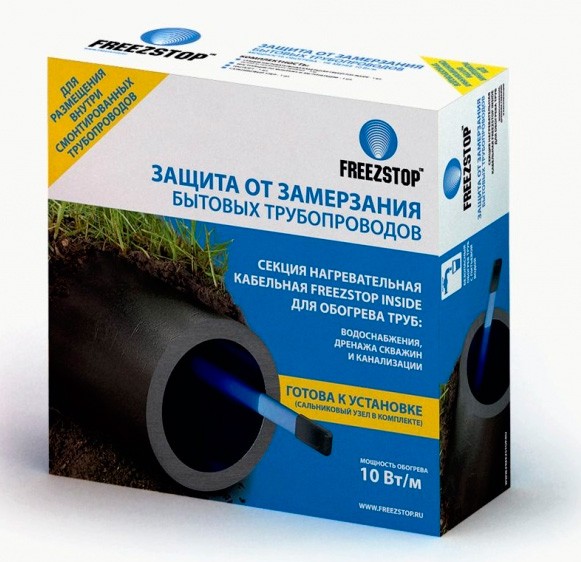

Кабель для обогрева труб изнутри

Определяясь с кабельной системой нагрева трубопроводов необходимо внимательно проконтролировать такой момент – совокупная мощность системы кабелей должна быть с запасом, те есть выше расчетной. При этом необходимо задействовать здравый смысл и чувство меры, дабы не попасть на немалые расходы электрической энергии.
