Как правильно резать трубу под 45 градусов: инструменты


В различных ситуациях мастера бытового уровня нередко приходят к вопросу правильной разметки для точной резки трубных заготовок под углом 45 градусов. На сегодняшний день имеется огромный выбор инструментов, как для бытового, так и промышленного процесса разрезания труб под любым углом. Стоимость таких приспособлений бывает достаточно высокой.

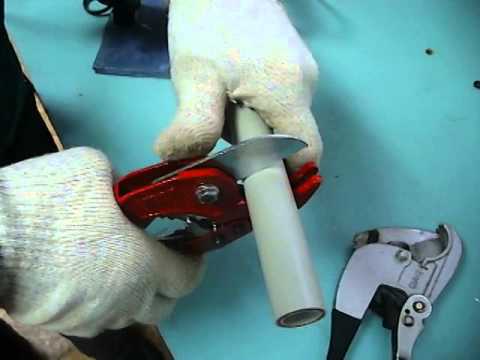

Разрезание труб из полипропилена
Как резать трубу под углом

Предлагается рассмотреть методы разметки заготовок для разрезания под углом 45 градусов в бытовых условиях без применения профессионального дорогого оснащения.

Разметка и обрезание трубы

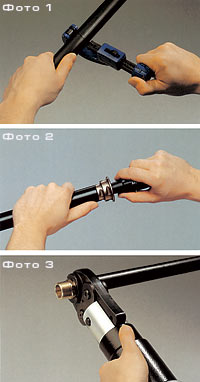

Монтаж труб
Инструмент для резки труб под углом

Сам процесс разметки обрезаемой заготовки кажется достаточно несложным делом. Но следует отметить, что допущенные закругления в процессе разметки вручную создадут непоправимую погрешность после обрезания, что повлечет к нестыковке и образованию бракованных изделий. С целью исключения таких дефектов требуется сделать несложный инструмент для четкой разметки профильных деталей. При этом резка изделий под углом 450 намного упрощается.
Обычный отрезок из стального профиля п-образной формы, выполненный под углом 45 градусов, станет надежным инструментом для точного разрезания труб. При этом размер профиля для линейки необходимо подобрать так, чтобы появилась возможность легкого расположения в нем разрезаемой профильной трубы.

kak-otrezat-trubu-pod-sorok-pjat-gradusov
Инструмент для резки труб вручную

Для выполнения такого отмечающего правильный угол инструмента необходимо иметь еще следующий дополнительный инструмент:

  1. Угломер;
  2. Чертилка для металла;
  3. Болгарка;
  4. Диск для резки;
  5. Напильник.
razmetka-truby
Приспособление для резки труб под углом

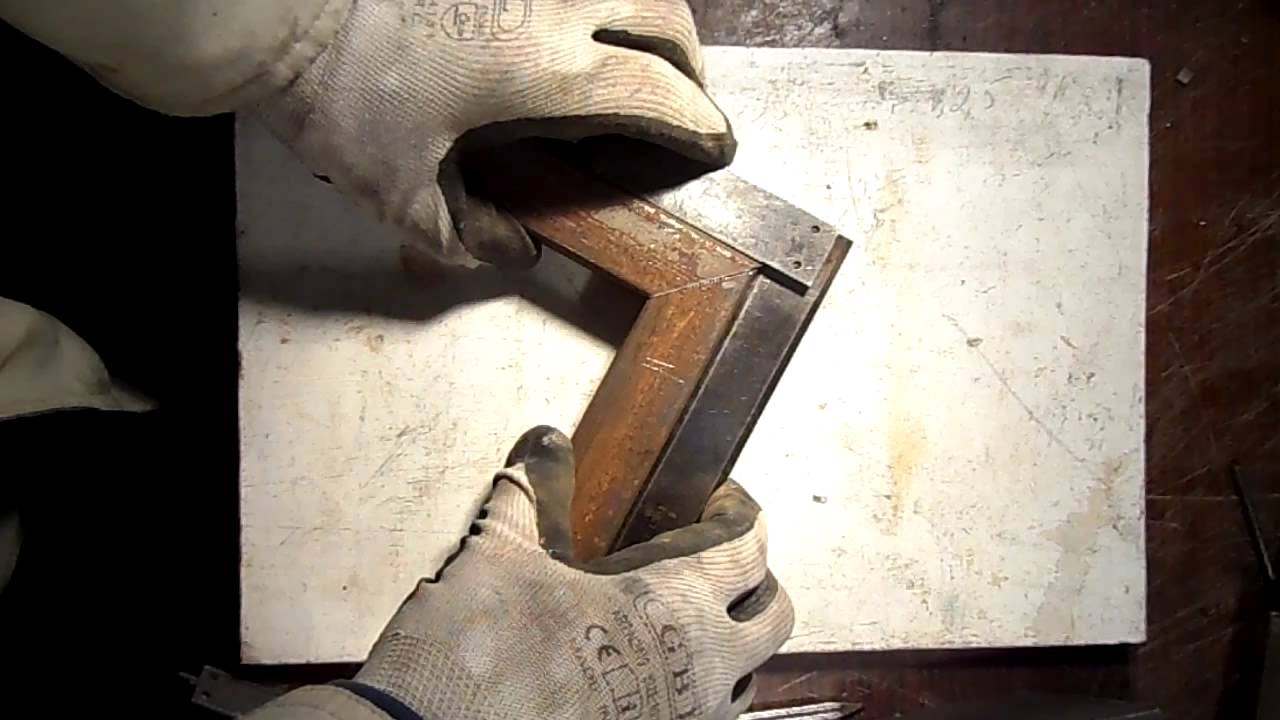

Приспособления для резки трубы под сорок пять градусов
Как правильно резать трубу под углом

Выполнить отмеряющий инструмент для резки труб несложно. Для этого из профильной заготовки необходимо вырезать отрезок длиной 20-30 см. Посредством угломера на любом торце отрезка отметит угол в 45 градусов. Далее, болгаркой отрезать профиль. Полученный шаблон требуется испытать на точность. В случае отклонений обработать отмеряющее приспособление напильником.


Используя такой отмечающий инструмент, сделанный собственными руками, намного упрощается процесс резки труб, особенно при большом их объеме. Для отметки необходимо только расположить в сделанном приспособлении разрезаемую профильную трубу отчертить посредством чертилки правильный угол. В процессе разметки контролируется длина изделий. Далее, необходимо отрезать трубу четко по линиям разметки, используя болгарку. Стоит отметить, что вначале труба надрезается по диагональным отметкам с обеих сторон, далее прорезаются прямые отмеченные линии. Такие шаблоны для обрезки труб под углом 45 градусов достаточно сэкономят время и средства.

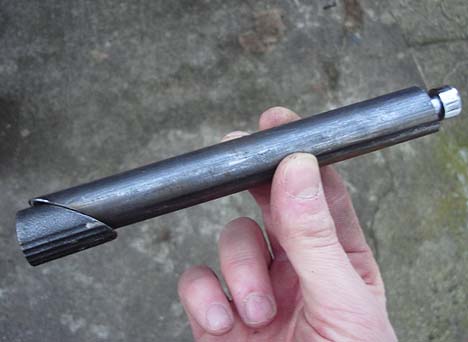

болт штока и клин

Рекомендуем:  Срочный ремонт трещин в сантехнических трубах

Разметка и обрезание труб круглого сечения

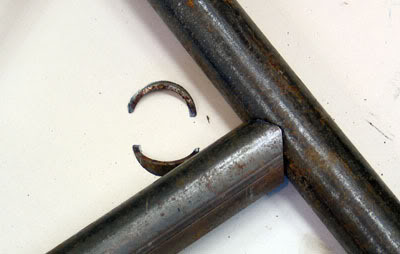

Резка трубы из метала под 45°
rezka-trub-pod-uglom
Лекало для резки труб под углом
lekalo-dljarezki-truby-pod-uglom
лекало трубы под углом 45

В случае разрезания круглых труб под углом 45 градусов инструмент, изготовленный для прямоугольных труб, не совсем подходит. Для более точного – обтекаемого вычерчивания линии отреза под углом рекомендуется использовать бумажное лекало, которое наматывается на заготовку.

Лекала разрабатываются в современном мире с помощью компьютерных программ.

Линия отреза меняется в зависимости от заданного в программе угла и диаметра трубы. Распространенные лекала можно найти в интернете или вспомнить про наши разрисованные линейки со школьной скамьи.
