Разводка труб в квартире своими руками

Как только человек решает сделать кардинальный ремонт в ванной комнате, то возникает вопрос о смене коммуникаций, без которой невозможно обойтись. Зачастую ремонт санузла сопровождается желанием увеличить полезное пространство и заменой сантехнического оборудования на новое более современное. Иногда происходит разделение туалета с ванной, или совмещение.
И конечно в этих случаях надо развести трубы по-новому. Для этого составляется план, причем составляется это профессионально, учитывая все нюансы. Дело в том, что вся система водоснабжения в доме взаимосвязана, и нужно сделать все так хорошо, чтобы она работала эффективно и была экономичной. Самостоятельно провести это, конечно, можно, но бывают случаи, когда консультация профессионала не помешает.

Система водоотведения в частном доме: внутренняя и внешняя

Разводка труб в ванной своими руками полипропиленом

Не забывайте о том, что при замене труб водоснабжения в ванной комнате, вам автоматически нужно будет менять и систему водоотведения (канализацию).

Для того чтобы ванна, даже очень маленькая стала для вас комфортным помещением, необходимо определиться где и какое оборудование у вас будет стоять. Это делается для того чтобы определить куда прокладывать трубы. Если же разводку надо сделать в туалете, то ее лучше монтировать со всем санузлом в комплексе.

коллекторная разводка труб водоснабжения в квартире схема

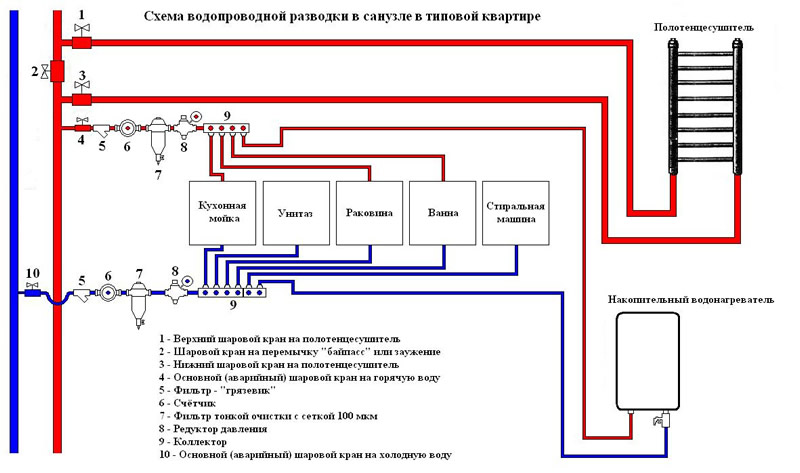

Коллекторная разводка труб водоснабжения в квартире схема

Какой способ монтажа выбрать

Способа монтажа два:

  • Скрытый,
  • Открытый.

Скрытый способ трудоемкий, так как все трубы прячутся в штробы проделанные в стене. Этот способ требует профессионализма и точности. Так же нужно отметить, что после проведения всех ремонтных работ, труб видно не будет, что, конечно же, выглядит намного красивее, чем при втором способе монтажа.

Важно: штробить несущие стены, для проведения коммуникаций нельзя. В данном случае трубы прокладываются открытым способом и прячутся потом за гипсокартонной конструкцией (монтируется короб под трубы), который впоследствии будет облицован плиткой.

Открытый способ самый простой, но все коммуникации находятся в открытом виде, что не очень эстетично, даже если они приближены к полу максимально. Можно конечно прибегнуть к такому способу монтажа, если применить трубы ПВХ, так как они имеют приятный внешний вид и просты в уходе.

Как рассчитать диаметр трубы для отопления, выбор трубопровода в частном доме, таблица

разводка труб водоснабжения в квартире

После того как определились со способом, нужно решить как будут проложены коммуникации:

  • Последовательно,
  • Коллекторно,
  • Как будут расположены розетки.

Давайте разберем подробно первые два варианта, так как третий практически не используют в быту, он сложный и нецелесообразный для применения в квартире.

к содержанию ↑

Последовательная разводка

Самая простая и понятная разводка, в которой все приборы подсоединены один за другим. Что касается магистрали, то она идет по одной линии, с отводами выведенными последовательно. Есть, конечно, у этой разводки один недостаток напор воды в кранах и приборах будет разным, если их включить одновременно. Именно этот вид разводки применяется часто, он недорогой по сравнению со вторым, и смонтировать его можно самостоятельно не прибегая к помощи специалиста.

Скрытая разводка труб в ванной комнате: плюсы и минусы

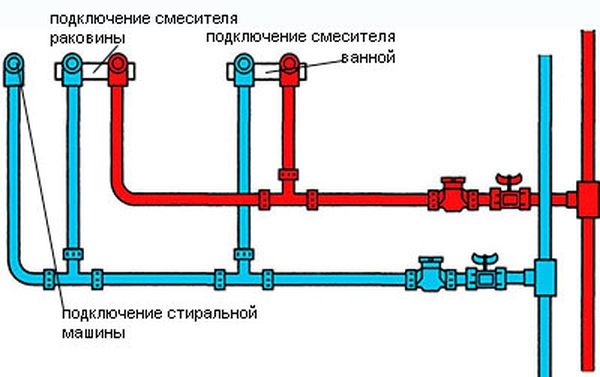

Последовательная разводка труб водоснабжения в квартире

к содержанию ↑

Коллекторная разводка

Этот способ довольно копотливый и требует особенной усидчивости, так как необходимо установить кран на каждую трубу, которая подходит к сантехническому оборудованию.

Это очень удобно в повседневном пользовании, при поломке чего-то одного не нужно будет отключать всю коммуникацию, а легко перекрыть только два вентиля, изолировав поломанное оборудование.

Кроме этого вода будет поступать равномерно к каждому смесителю. Но этот способ увеличит затраты, так как придется покупать много вентилей, и конечно самому собрать такую систему коммуникаций не получится, так как нужен определенный опыт.

Конечно, выбирать варианты разводки надо внимательно, но какой бы способ вы не выбрали, итог должен быть один:

  •  Минимальное число соединений и загибов в системе,
  •  Максимум целостности,
  •  Избегать перехлеста холодной и горячей труб,
  •  Законченный, лаконичный вид системы в целом.
 Руководство По Монтажу Электропроводки

Схема квартирной электропроводки

к содержанию ↑

Как выполнять монтаж коммуникаций в ванной

С чего начать монтаж:

  1.  Устанавливаем главный вентиль он нужен на случай протечки в коммуникациях в будущем.
  2.  Обязательно надо установить фильтр, так как вода в наших трубах не всегда отменного качества, а фильтр будет защищать вашу систему от загрязнения. Желательно применить фильтр глубокой очистки воды.
  3.  Устанавливаем приборы учета воды, желательно вместе с фильтрами тонкой очистки.
  4.  Редуктор давления, но его устанавливают только в том случае, если наблюдаются частые скачки давления напора воды, необходимо обратить внимание, что редуктор должен быть оснащен регулятором, при помощи которого будет выставляться нужное вам давление в системе.
  5.  Устанавливаем коллектор.

Важно: Расскажем о главном достоинстве коллекторного монтажа труб это его надежность. Как известно трубы в большинстве случаев дают протечку только в местах соединений и швов. Редко когда труба лопнет посередине, для этого ее необходимо как минимум разморозить. Так вот этот способ монтажа позволяет провести трубу от коллектора и до прибора без единого соединения.

Разводка электропроводки в квартире: схема, фото, видео рекомендации как сделать разводку электропроводки своими руками
к содержанию ↑

Из какого материала монтировать коммуникации?

Ответить однозначно не получится, так как каждый выбирает себе материал по своим предпочтениям и финансовым возможностям. Но есть наиболее популярный материал у обывателей это пластиковые трубы. Стоит сказать, что это предпочтение не случайно, так как этот вид труб не только обладает отличными эксплуатационными качествами, он еще очень прост в монтаже и имеет демократичную цену.

В заключение хочется отметить, что для того чтобы коммуникации в ванной комнате прослужили долго и работали исправно, надо подойти к этому вопросу серьезно. Если вы не уверены, что сможете самостоятельно смонтировать их, придерживаясь всех вышеперечисленных требований, то лучше пригласить мастера.

Нужно помнить, что при неверном монтаже придется все переделывать, а это дополнительные расходы на материал.
