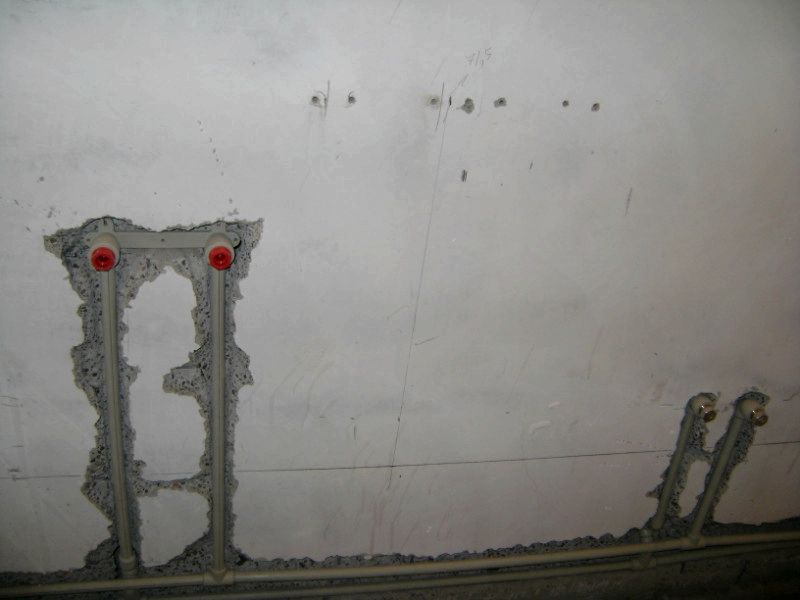

Штробление стен под трубы водоснабжения и канализации своими руками: видео

В настоящее время прокладывание водопроводной, сливной и газовой трубной системы в домах и квартирах выполняется не по советским стандартам. Теперь непривлекательная и отпугивающая разводка труб с множеством врезок больше не бросается в глаза и не угнетает настроение. Для этого придуман новый современный метод прокладывания труб внутри стен, являющийся эстетичным и при котором не теряется функциональность системы. Такой метод носит название штробление стены.
Выполненные штробы (борозды) в стене поглощают в себе все грубые коммуникации труб водоснабжения, газификации и электропроводки. При этом полезная площадь жилья увеличивается, что немаловажно для малометражных хрущевок.

Преимущество видов штроба для проводки труб

С целью увеличения жилплощади и достижения аккуратного эффекта необходимо как можно больше скрывать в стенах все прокладываемые коммуникации внутри дома или квартиры.
Существует несколько способов маскировки труб:

  •  за ложными стенами, потолками, полами.
  • в декоративных приспособлениях коробках.

При строительстве дома или перепланировке квартиры можно изначально проложить трубы внутри стен, перегородок или в полу без последующего штробления. В случае готовых построек без проложенных внутри коммуникаций необходимо изготовить специальные борозды штробы. Процесс изготовления таких борозд называется штроблением.

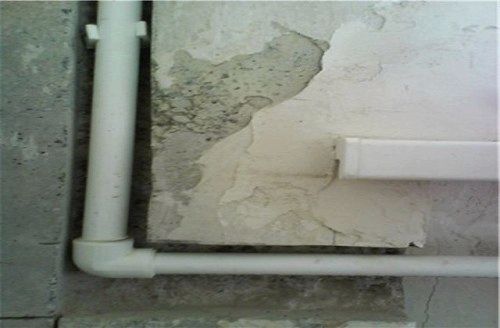

Как штробить стены под трубы

Для упрощения процесса штробления своими руками необходимо изучить следующие вопросы:

  1.  На каких участках разрешается изготавливать борозды?
  2. Какие особенности штробления в узких местах?
  3. Что можно прокладывать в стенах?
  4. Чем лучше выполнить такую работу?
к содержанию ↑

Специфика работы при штроблении стен

Ответы на вопросы при изготовлении штробов в готовых постройках перечисляются ниже:

  1.  В стенах можно прокладывать различные трубопроводы и кабели, но только те, которые не нуждаются в постоянном обслуживании.
  2. Элементы, устанавливаемые в штроб, по толщине должны составлять не более 30% от толщины строения, не носящего арматуру.
  3. В домах блочного типа все коммуникации в стенах устанавливаются на глубине равной расположению внутреннего металлического каркаса (арматуры) в панели.

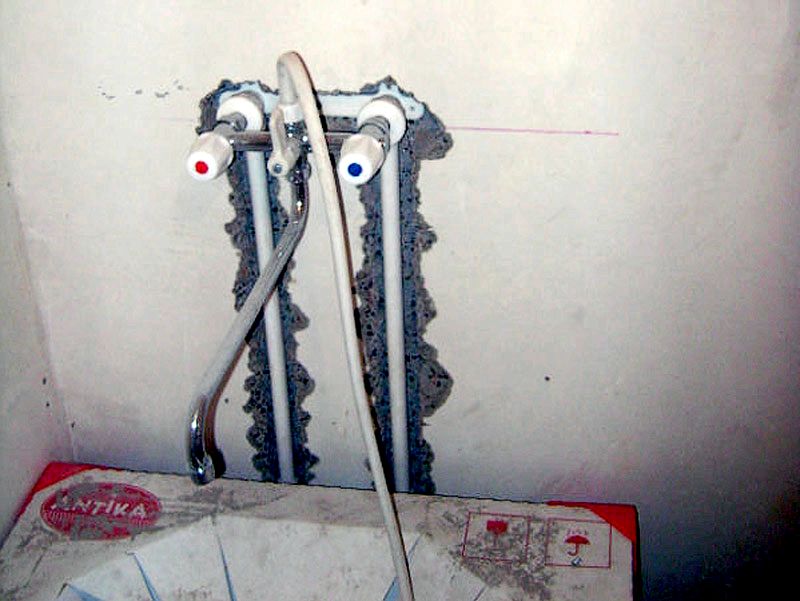

Штробление стен под трубы

Необходимо знать то, что в соответствии со строительными нормами и правилами, во избежание ужасных последствий, категорически запрещается штробить несущие стены и потолочные плиты в многоквартирных панельных домах. При этом резко снижается устойчивость здания.

Основные правила безопасной работы при изготовлении борозд для прокладывания коммуникационных сетей собственными руками:

  •  Отключить все замурованные в стенах электропровода. Про них можно забыть навсегда.
  • Изучить все схемы трубопроводов, проложенных в строениях. При отсутствии таких чертежей необходимо отключить все коммуникации, чтобы избежать горьких последствий в случае возможных столкновений острого и разрушающего инструмента с трубами, тем самым уйти от дополнительных затрат на незапланированный ремонт как у себя, так и у соседей.
  • Для снижения расходов строительных материалов для отделочных работ после организации прокладки труб рекомендуется делать углубления, соответствующие размеру маскируемого элемента.
  • Необходимо строго соблюдать правила инструкций по охране труда при выполнении строительных работ. Пользоваться специальными средствами индивидуальной защиты (СИЗ) защитные очки для глаз, респираторы для органов дыхания, так как процесс дробления кирпича и бетона сопровождается большим выделением мелкодисперсной пыли и образованием режущих каменных осколков.

В зависимости от вида коммуникаций трубопроводов, кабелей, меняются размеры борозды для укладки и принципы ее изготовления.

Как выполнить маскировку труб в стене описывается ниже.

к содержанию ↑

Углубления в стене для труб подачи воды и теплоносителя

В данном случае особенно важно сохранить устойчивость зданий и сооружений, так как такие трубы, в отличие от кабелей, занимают гораздо больше пространства в стене.

Штробление стен

Необходимые инструменты для создания штроб для трубопровода:

  1.  Болгарка или угловая шлифующая машина. Для глубоких пазов применяется машина с большей мощностью.
  2. Перфоратор.
создание штроб

Порядок действий при поэтапном выполнении штробления:

  1.  Первым делом, с помощью пишущего предмета темного цвета мела, карандаша, на стене начертить схему укладки трубопровода.
  2. Вдоль линий нанесенной разметки глубоко вырезать борозды посредством болгарки.
  3. Для удаления материалы с будущей штробы необходимо поперечно разрезать пространство между сделанными бороздами вдоль нанесенных линий болгаркой.
  4. С помощью перфоратора раздробить материал стены кирпич, бетон и т. д., между выполненными прорезами.

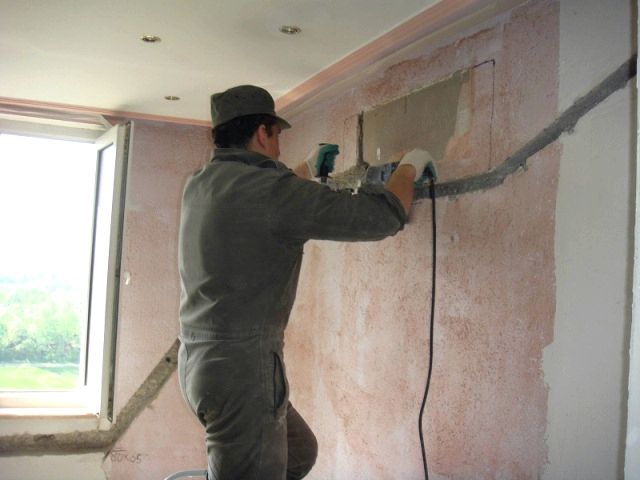

Штробление стен под проводку

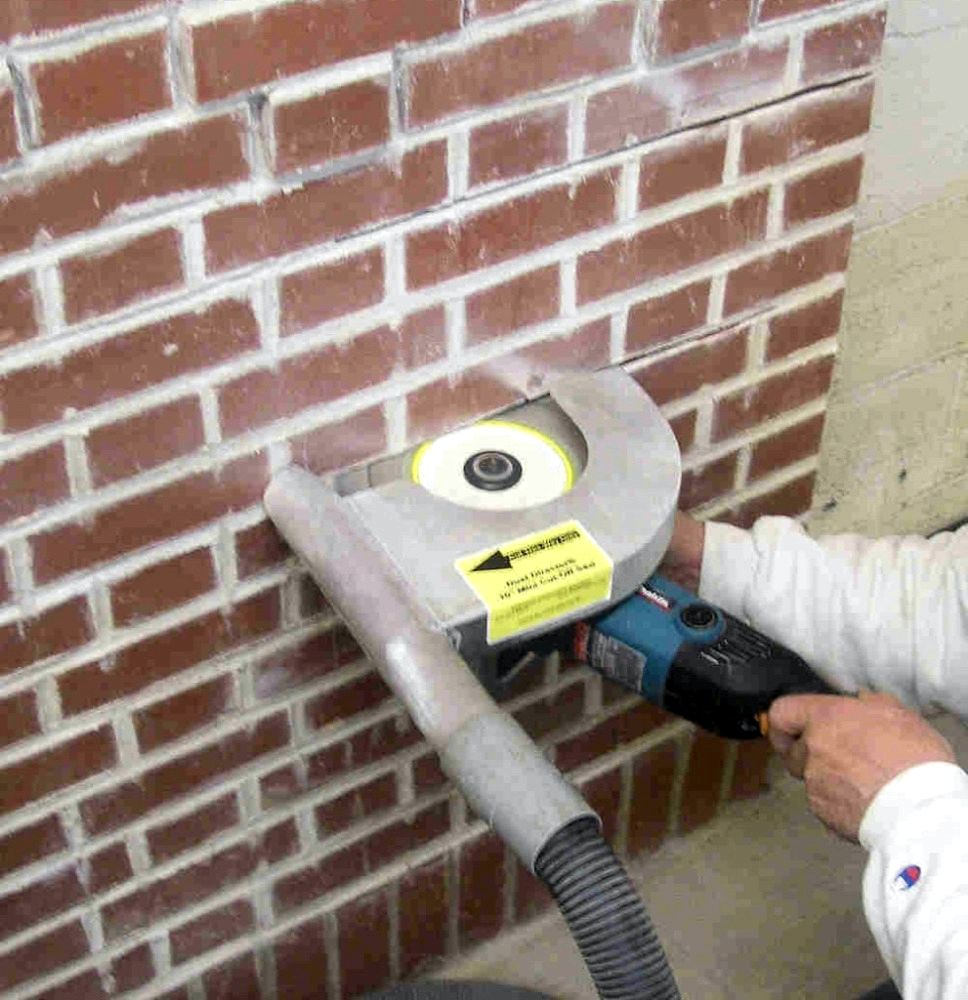

Для качественного выдалбливания каменного материала рекомендуется использовать специальный инструмент для такой работы штроборез. Такой профессиональный прибор делает штробирование качественным за счет следующих особенностей:

  •  Предусмотрены два рабочих алмазных диска.
  • Регулируется зазор между установленными дисками.
  • Конструкцией прибора предусмотрено подключение к пылеуловителю специального пылесоса.

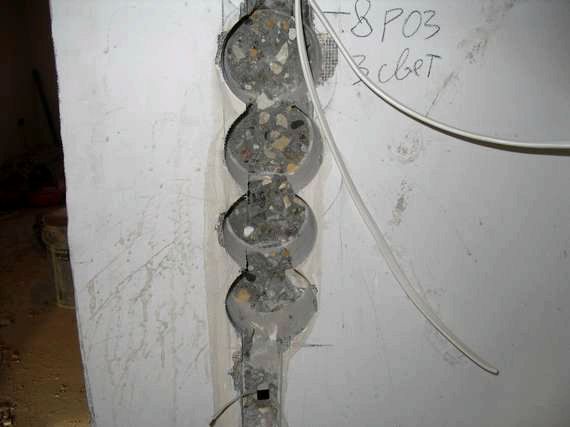

Приспособления для штробления

Стоимость такого профессионального инструмента, как штроборез высокая. Поэтому для снижения стоимости работ при штроблении специалисты рекомендуют обычные универсальные приборы перфоратор и болгарка. В случае отсутствия возможности покупки и обычного инструмента, его можно арендовать в сервисных службах. При этом важно не испортить арендуемое оборудование не допускать перегревов и резких столкновений, что может быстро вывести взятую напрокат технику из строя.

Итак, процесс изготовления штроб в стене для прокладывания труб не особо сложный. Но новичкам в строительном и ремонтном деле следует потренироваться и набраться опыта, например, на некапитальных дачных постройках.
