Регистры отопления из гладких труб сварить своими руками

Регистры отопления из труб

Мало кто знает, что не только радиаторы отопления используют как отопительный прибор, для этой цели могут подойти и регистры, которые можно либо купить готовые, либо собрать самостоятельно. Не так давно такие приборы отопления были очень популярны, их устанавливали на складах, в гаражах и других промышленных объектах.

В некоторых случаях регистры могут быть установлены и жилых помещениях, если требуется существенно удешевить ремонтные работы по монтажу отопления.

Но стоит отметить, что теплоотдача такого отопления будет намного меньше, чем с применением радиаторов.

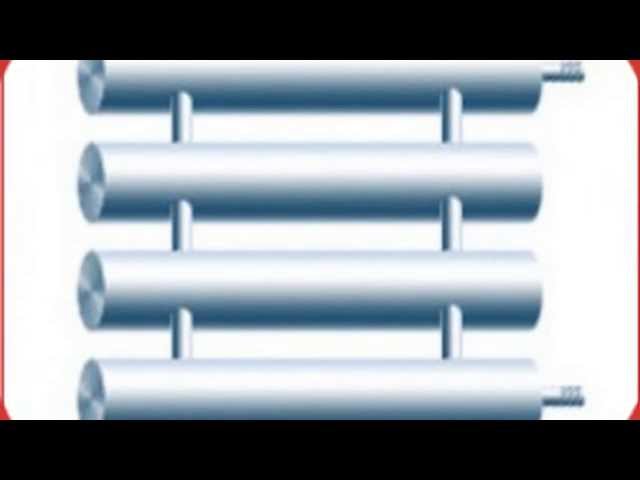

Регистры отопления по монтажу своими руками из гладких труб

Конечно, можно устранить данный недостаток, приварив к регистрам некоторое количество перпендикулярных пластин по всему периметру, но это целесообразно, если такая конструкция подойдет по дизайну вашего помещения, в противном случае это будет смотреться не совсем эстетично и громоздко.

Для регистров могут подойти трубы, диаметр которых не превышает 80 мм, так как при применении труб большего диаметра, есть вероятность, что бытовой котел отопления не сможет обеспечить достаточный прогрев жидкости. Трубы должны быть не только одинакового размера, но и одинаковой длины. Для того чтобы сварить данную конструкцию нужна газовая сварка или электросварка, при помощи которой параллельные трубы большого диаметра соединяют между собой трубами, диаметр которых меньше. Именно по этим приваренным трубам и будет циркулировать теплоноситель.

Классические конструкции

Первый вариант горизонтальный. В большинстве случаев при монтаже регистров отопления сваривают две параллельные трубы, которые расположены горизонтально относительно друг друга. Важно, чтобы расстояние между свариваемыми трубами было больше чем их диаметр минимум на 50 мм. Хорошо себя зарекомендовали конструкции регистров, которые выполнены в форме змеевика. Они делятся на некоторые виды, которые отличаются способами подключения к системе отопления. Стоит заметить, что регистры отопления бывают:

  • Однотрубные,
  • Двухтрубные,
  • Четырехтрубные,
  • Пятитрубные.

В зависимости от отапливаемого помещения, выбирается и количество труб, которые будут сварены в один регистр.

Так же стоит заметить, что в данной ситуации возможна только нижняя разводка отопления, которая максимально приближена к уровню пола. Если регистры монтируются в жилом доме, то разводка пойдет под окнами. Нужно заметить. Что в уходе они намного проще секционных радиаторов.

Второй вариант вертикальный. Этот вид регистров в основном применяют при перепланировке квартиры, которая влечет за собой присоединение балкона к жилому помещению, так как батареи, которые поставил застройщик, приходится демонтировать. Заменить эти батареи можно вертикальным регистром, который монтируется из большого количества труб маленького диаметра. Обычно его делают на всю ширину простенка, который находится в соседстве с оконным проемом. Для придания эстетичного вида его можно закрыть декоративной решеткой. При применении вертикального регистра в частном доме, лучше поставить в систему отопления циркуляционный насос, чтобы улучшить прохождение теплоносителя по регистру.

к содержанию ↑

Какое количество нужно, чтобы обогреть дом?

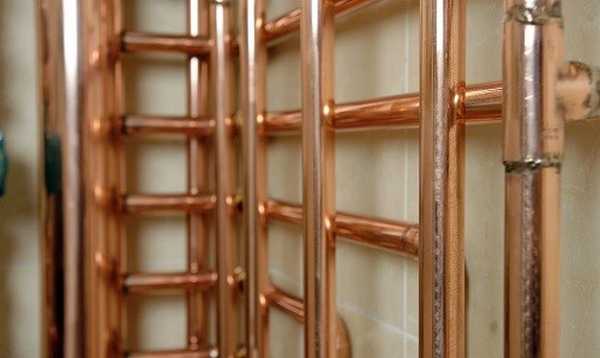

Регистры из медных трубДля того чтобы точно рассчитать сколько регистров и какого диаметра нужно установить для хорошего отопления помещения нужно учесть некоторые важные факторы:

  • Материал изготовления и толщину несущих стен;
  • Какую площадь занимают окна;
  • Сколько дверей;
  • Теплоизолирован ли пол и потолок;
  • На какую сторону выходит большинство окон.

По предварительным подсчетам, один погонный метр трубы шестидесятки отапливает один квадрат жилого помещения, при высоте потолков до трех метров. Если вы решите купить готовые регистры отопления, то экономии у вас не получиться. Сэкономить можно только в том случае, если вы будите монтировать их сами. Экономия будет при приобретении материала, который вы будите покупать на рынке по оптовой цене. Сварку регистров лучше тоже делать самому, так как услуги профессионала, заберут у вас все, что вы сэкономили на покупке материала.

к содержанию ↑

Какой способ монтажа применить?

Для многих, кто решит установить регистры отопления, большой проблемой может стать сварка этой конструкции. Сначала нужно приготовить заготовки, которые готовятся вне квартиры или дома и уже после этого при применении газосварки на месте начинается монтаж. Сложно, да и не каждый обыватель сможет это проделать без помощи. Но существует и другой способ сборки, который по прочности не уступает сварочным работам. Резьбовые соединения могут существенно облегчить процесс сборки (см.Резьбовые фитинги для труб). При применении определенной технологии и новейших материалов, они будут служить вам достаточно долго.

к содержанию ↑

Установка в гараже

Регистр, который вы планируете установить для обогрева гаражного помещения, это автономный прибор, который будет работать от электричества. Очень популярными являются те, в которых изначально установлены ТЭНы, для нагрева жидкости в нем. Их можно приобрести в магазине, но если вам он не подходит по параметрам, то можно сделать его на заказ у любого мастера сварного дела. Не нужно бояться идти к частнику, и заказывать у него регистр, так как уже доказано, что самодельные ничуть не хуже тех, которые продаются в магазинах.

Такого вида приборы отопления, возможно, применить и различного рода пристроях, так как вести туда систему отопления не имеет смысла, а подогрев помещения нужен.

Конечно, регистры такого типа работают в независимости от общей системы отопления, и это определенный плюс, минусом же является то, что они полностью зависят от наличия тока в электрической сети.

Как мы с вами рассмотрели, сделать регистр отопления самому, в принципе не составит труда. Важно знать, что на покупку готового вы потратить в три раза больше денег, чем на приобретение всего нужного вам материала. Так что монтировать регистр самому, доверить этот процесс профессионалу, или купить его в магазине, решать вам!
