Труба ПВХ для электропроводки


Сегодня ПВХ трубы нашли свое применение не только в области строительства каналов подачи воды, веществ в жидком и газообразном состоянии, но и для выполнения других функций. Примером может послужить, когда в строительном деле они выступают главным элементом в создании самых разнообразных конструкций из пластика, металла и металлопластика. Кроме того, в области работы электрических приборов зачастую трубы из поливинилхлорида применяют в целях прокладки и монтажа электрических кабелей и их разводки. Такой строительный материал выполняет защитные функции, предотвращая механическое воздействие на проводку, выступают неким щитом от серьезных ее повреждений.

Кроме того, изделия из поливинилхлорида обеспечивают должный уровень безопасности от такого стихийного случая, как пожар, возникший, вследствие замыкания цепи, минуя сам электрический прибор.

Выход из таких сложных ситуаций был найден уже давно. Только раньше это выглядело как короб, созданный из труб медных, стальных или алюминиевых. Теперь же создание такого защитного футляра возложено на такой материал, как трубы из поливинилхлорида (ПВХ). Заняв лидирующую позицию, пластиковые трубы постепенно вытеснили металлические. Это привело к тому, что металлические вообще, перестали использовать для создания электрических конструкций. Как уже стало понятно, главной их задачей в области электричества является защита кабелей и проводов от возможной механической нагрузки. Их желательно применять и в случае видной разводки проводов, и в случае невидимой.

С момента появления в продаже пластиковых труб, начался другой виток развития строительного и архитектурного дела. Повсеместно этот материал начал заполнять собой любой проект и начинания, тем самым создавая металлическим трубам серьезную конкуренцию. Их отличительные положительные характеристики постепенно вытеснили за пределы конкурентоспособности металлические. Конечно же, как у любого материала, выполненные из поливинилхлорида для прокладки электрических сетей имеются преимущественные качества.

Итак, сравнивая трубы из ПВХ для прокладки электрических сетей с трубами из металла, они имеют следующие преимущества:

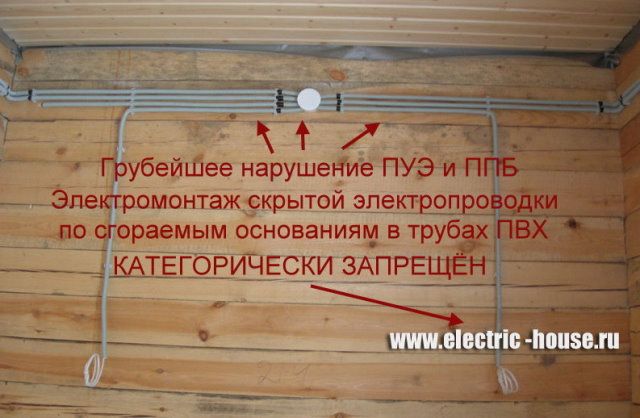

электромонтаж скрытой электропроводки

1. Долгосрочность их использования. Пластиковые способны быть в пригодном состоянии около 50 лет.

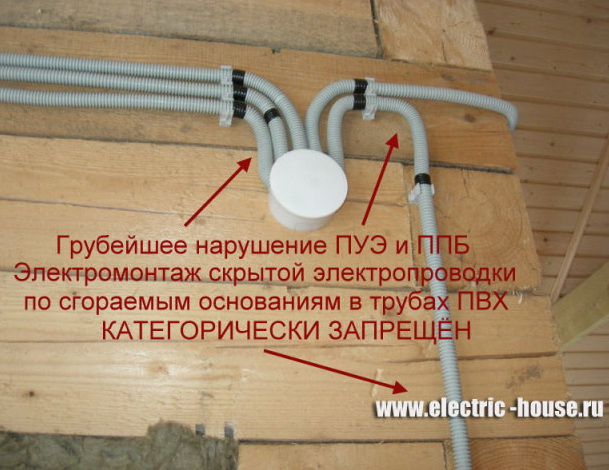

электромонтаж скрытой электропроводки

2. Высокий уровень устойчивости к возникновению коррозийных образований и воздействию неблагоприятных сред. Изделия из поливинилхлорида используют даже в помещениях, имеющих высокие показатели влажности, а также с их помощью проводят электрические сети в подземных и водных условиях.

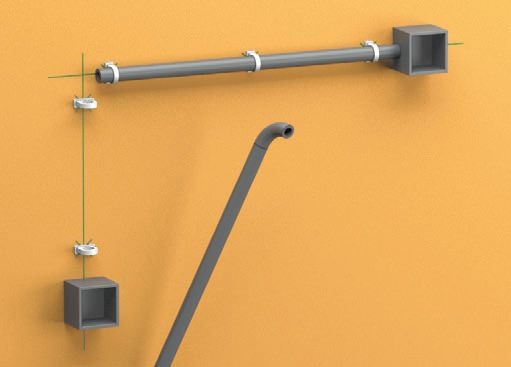

Система отличается дешевизной и простотой в реализации

3. Трубы из ПВХ достаточно легкие по весу, что значительно улучшает качественную доставку до места назначения, отгрузку и сам процесс установки.

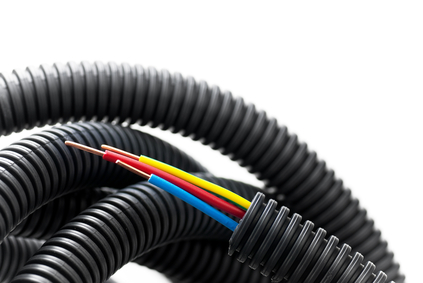

используются трубы ПВХ для электропроводки

4. Пластиковые с маленькими параметрами, в частности диаметром, обладают таким свойством, как гибкость.
5. В процессе установки труб из поливинилхлорида необязательно прибегать к помощи профессионального сварщика, в отличие от процесса установки металлических.

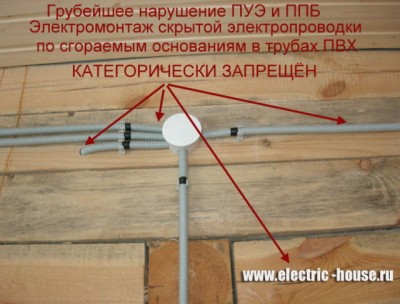

использованием труб ПВХ

6. В случае попадания влажной среды внутрь пластикового изделия и при ее замерзании там, риски повреждений самого изделия отсутствуют.

Рекомендуем:  Трубы ПВХ для внутренней канализации: технические характеристики

7. Демократичная ценовая политика. По сравнению с представителями других видов труб, таких как, из меди и стали, выполненные из поливинилхлорида, имеют низкую цену. Такой материал доступен абсолютно всем.

8. При использовании труб из поливинилхлорида обязанность в создании дополнительной защиты для кабелей отсутствует.

Обзор труб из ПВХ для прокладки электрических кабелей

Нынешний рынок имеет широкий выбор труб из поливинилхлорида. Некоторые имеют гладкую структуру поверхности, некоторые представлены в виде мягких экземпляров, а некоторые имеют вид жестких изделий. Кроме всего прочего, существуют трубы, имеющие армированный верхний слой, а также трубы, имеющие рельефную поверхность и напоминающие в своем сечении гофру. В основном на заводах они создают путем выдавливания поливинилхлорида в расплавленном состоянии через отверстие специального прибора, которое придает форму изделию.

Существуют трубы ПВХ не только различного внешнего вида, но и в различном виде, в зависимости от размера диаметра. Диаметр их варьируется в диапазоне 1,66,3 см. В основном они нарезаются и поступают в продажу длиной около 3 метров, но есть исключения, когда можно встретить и других длин. С помощью пластиковых труб можно совершенно быстро и легко выполнить процесс прокладки видимых электрических сетей по внутренним перегородкам, напольной поверхности, а также на потолке. Требований к поверхностям не существует, они быть сделаны из любого материала, даже из дерева. Нужно иметь в виду, что пластиковые трубы также широко используются в целях прокладки скрытых электрических кабелей. Такие кабеля могут закладываться в стенах из кирпича и бетона, а также в бетонных элементах напольной поверхности.

Рекомендуем:  Грядка из ПВХ труб

Пластиковые трубы для прокладки электрических сетей, имеющие рельефную поверхность

Наиболее распространенным видом ПВХ труб для проведения электрической проводки являются рельефные в виде гофры. Гофра имеет переменное сечение поперек ее самой. Визуально ее можно различить из большого разнообразия изделий. Отличием является то, что тонкостенные части ПВХ трубы, имеющие маленький диаметр меняются с тонкостенными ее частями с большим диаметром. По внешнему виду, гофра напоминает пружину. Толстые гребни создают жесткий каркас, а тонкие стены обеспечивают возможность создания ее изгиба в любом развороте и ее растяжения. Растягивая ее нужно иметь представление о ее разновидности, размере длины, а соответственно о допустимой величине натяжения.

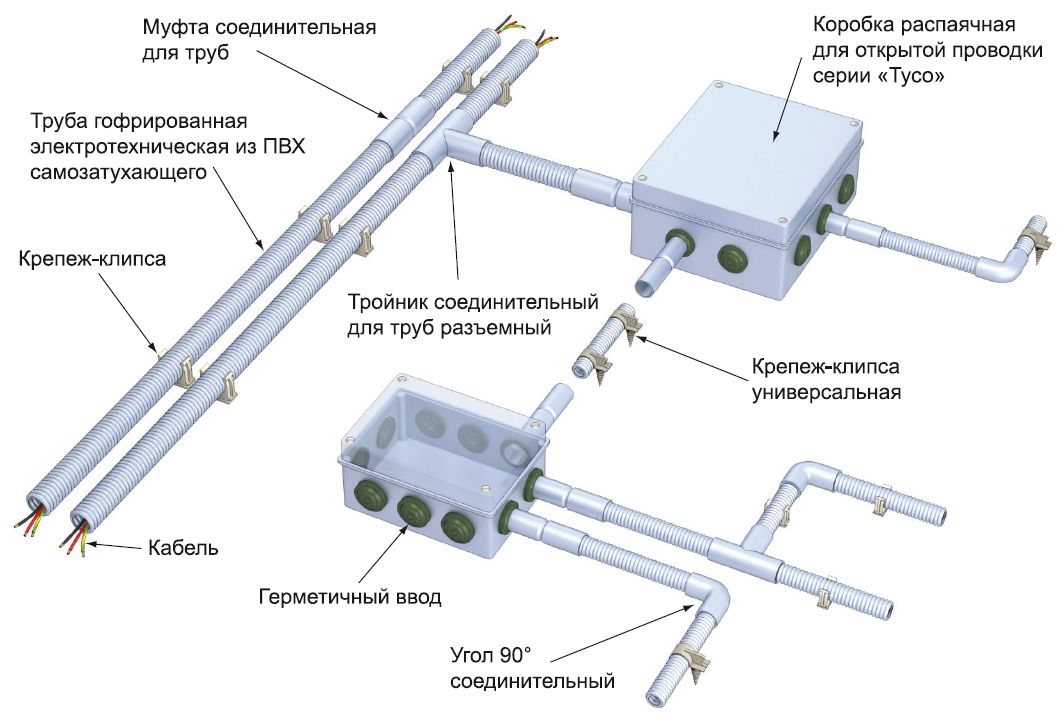

начертите схему всей разводки труб будущей проводки

Поливинилхлорид отличается своей жесткостью, а из-за маленького расстояния между участками с маленьким диаметром, сильно потянуть электротехнические трубы не удастся. Но, рельефная может выручить в самых непростых ситуациях. Она практически универсальна и производится из пластика, который устойчив к горению. Кроме того, она может выдержать вольтаж около 1000 вольт.

Нужно понимать, что приобретая рельефную ПВХ трубу для электрических сетей, в информационных листовках указывается верхний ее диаметр. Он, естественно, немного больше нижнего. Поэтому не стоит приобретать изделие, диаметр которого одинаков с диаметром кабелей. Необходимо покупать ее с большим его размером.

Установка электротехнических изделий из поливинилхлорида

1. В случае создания защиты от механических повреждений для проводов, необходимо установить трубопровод, не имеющий свойства герметичности. Если же необходимо защитить кабеля от других внешних факторов, нужно создать условия, при которых ни пыль, ни влага не смогут попасть в конструкцию.

2. Во избежание нагрева проводов, необходимо устанавливать ПВХ трубы для кабелей ниже расположения труб, в которых протекает вещество, обеспечивающие тепло. В случае пересечения отопительной и электротехнической, нужно предусмотреть между ними щель около 5 см. В случае их параллельной установки, нужно обязательно выдерживать между ними минимальное расстояние около 10 см.

Рекомендуем:  Выбираем утюг для полипропиленовых труб

3. Нельзя соединять кабеля внутри самой ПВХ трубы. В соединительных местах необходимо установить специальные коробки.

4. При прокладке кабелей в помещении, где влажность находится в пределах нормы, в соединительных местах можно не устанавливать уплотняющие изделия. Обязательность установки уплотняющих изделий требуется в процессе прокладки электрических сетей в условиях сырости. Процесс уплотнения необходимо проводить с помощью соединительных узлов, таких как муфты и фитинги.

Отличительные характеристики установки гофры

1. Наличие внутри рельефной трубы тонкой стальной нити. В случае нарезки ее, необходимо срезать нитки специальными кусачками. Следует быть аккуратнее, дабы нить не ушла в трубу, так как существует определенное ее натяжение внутри. Поэтому разрезая ее необходимо натяженную нить удерживать руками.

2. Далее, следует процесс установки и фиксации ПВХ трубы вместе с кабелями на необходимом месте. Такими местами могут быть и стены, и потолок. Для фиксации конструкции можно применить в использовании крепления из пластмассы или алюминия ( см. Алюминиевые профильные трубы).

Итак, применяя трубы из поливинилхлорида для прокладки электрических проводов, можно обеспечить надежную защиту проводки, как от механических повреждений, так и от воздействия влажного климата и скопления пыльных масс.
