Водопропускные трубы на автомобильных дорогах: типовой проект, ГОСТ, СНиП

водопропускные трубы прямоугольного сечения

Водопропускные трубы для автотрасс это искусственные конструкции, которые дают возможность подавать воду подземным путем в постоянном или экстренном режиме. Трубы могут также использоваться в качестве тоннельных мостов или путей.

При создании проекта укладки дорог, особенно если расстояние между асфальтом и подземными коммуникациями небольшое, отдают предпочтение такому сооружению, как малый мост, или проложить трубы.

водопропускные трубы из гофрированного металла

водопропускные трубы из гофрированного металла

Выбрать водопропускную трубу можно по нескольким причинам:

1. Для прокладывания водопропускной трубы не нужно нарушать целостность асфальта и слоя почвы под ним;

2. Стоимость ремонта таких труб ниже стоимости обслуживания малого моста, а изнашивание конструкции происходит медленнее;

3. Если расстояние от сооружения до асфальта составляет более двух метров, срок ее службы значительно возрастает.

Водопропускные трубы производят из железобетона, полимеров, бетона или металла.

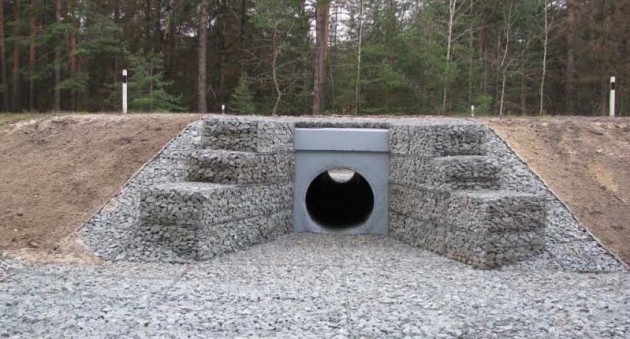

 Труба водопропускная железобетонная

трубы железобетонные водопропускные раструбные

Металлические и железобетонные трубы классифицируют в зависимости от:

1. Формы поперечного сечения на круглые, прямоугольные и овоидальные;

2. Количества очков сечения на одноочковые, двухочковые и многоочковые;

3. Принципа работы сечения на напорные, полунапорные и безнапорные.

Трубы из железобетона имеют разные диаметры. Размер отверстия пропорционален длине трубы. У водопропускных труб с длиной до 30 м диаметр должен составлять не меньше одного метра. Высокая скорость движения водного потока предусмотрена в трубах, называемых быстроточными, с диаметром от 50 см и длиной до 15 м. Внутрихозяйственные дороги требуют прокладывания труб диаметром в 50 см, имеющих длину до 10 метров. Толщина почвы, которой засыпают трубы, должна составлять от полуметра это расстояние между самим трубами и нижней частью асфальта.

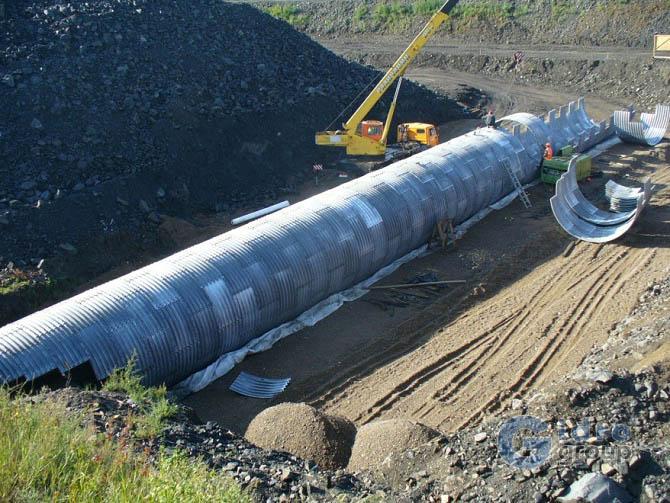

Стальные водопропускные трубы

трубы водопропускные монтаж

Железобетонные трубы, а также средние и малые мосты можно прокладывать на тех участках дорог, план которых предусматривает их наличие. Зачастую производят монтаж безнапорных труб, кроме случаев, когда разрешается пропускать по трубам определенное количество воды. Водопропускные трубы нельзя прокладывать под ледоходами и наледями. Если трубу необходимо продолжить по речкам и ручьям с оборудованными местами для метания икры рыбами, разрешение на это действие нужно получить у рыбонадзорной инспекции.

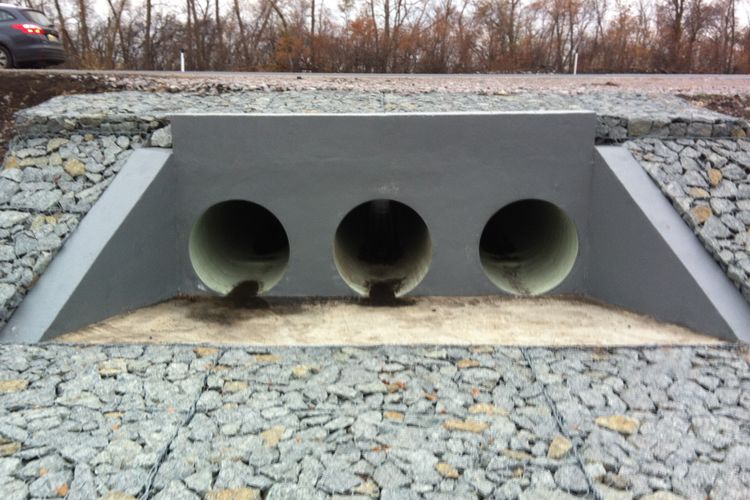

работы по ремонту водопропускных труб

водопропускные трубы на автомобильных дорогах

Конструкции труб

Водопропускные трубы строят зачастую на водоемах или недалеко от них. Водоемы могут быть как природными, так и искусственными. В большинстве случаев водопропускная конструкция имеет вид трубы, которая проходит над автотрассой.

При помощи железобетонной трубы меняют русла небольших рек или корректируют их.

Современные строители чаще всего устанавливают металлические гофрированные конструкции (сокращенно МГК) для таких объектов:

  • Водопропускные трубы под железнодорожными путями и автотрассами (вместо труб из бетонных колец)
  • Водопропускные конструкции, укрепляющие и меняющие русла небольших рек;
  • На замену мостов, имеющих один пролет в форме арок;
  • Многопролетные мосты с пролетом до 18 метров вместо бетонных или металлических мостов.

Сборные гофрированные конструкции из металла, или СМГК, снижают стоимость возведения водопропускных конструкций и делают ее ниже, чем у железобетонных аналогов. Их достоинства не ограничиваются лишь ценой:

1. Многообразие видов поперечных сечений и высокая адаптационная способность труб позволяет подбирать их согласно условиям определенного проекта и с учетом особенностей территории.

2. Листы СМГК можно с легкостью переносить благодаря их низкому весу.

3. Листы запаковывать в паллеты, чтобы они занимали намного меньше места.

4. Простота процесса установки СМГК дает возможность произвести монтаж труб, не имея особых профессиональных навыков.

5. Такие конструкции очень гибкие и надежные, особенно если сверху трубы засыпать как большим количеством земли. Устойчивость этих сооружений к сейсмическим факторам выше устойчивости их бетонных конкурентов.

6. Одна конструкция может прослужить около 80-100, что следует из многолетнего опыта их применения.

7. Конструкции относительно дешевые: расходы на СМГК почти на 50% меньше затрат на установку и обслуживание других типов сооружений.

8. Водопропускные трубы такой конструкции устанавливают в любом месте, вне зависимости от климатических условий.

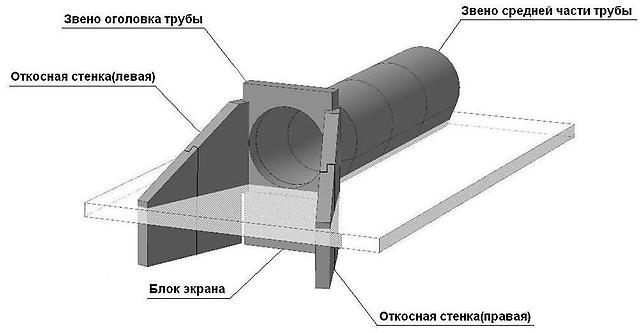

Водопропускные трубы

водопропускные круглые железобетонные сборные

Другим распространенным типом конструкций являются габионные сооружения. Их часто используют при прокладывании водопропускных и водоотводных труб, или в процессе постройки поддерживающих конструкций и стен, а также местных очистительных дорожных конструкций.

Габионное сооружение это водопропускная труба, поддерживаемая габионами. Эти сооружения пользуются огромной популярностью благодаря таким параметрам:

  • гибкость, устойчивость к нагрузкам и надежность;
  • возможность самостоятельного дренирования (поэтому для такой конструкции не нужно дополнительно ставить обратный фильтр и производить монтаж дренажной системы);
  • совместимость с другими видами конструкций;
  • простая процедура установки и использования конструкции;
  • небольшие траты на строительство и эксплуатацию;
  • экологически чистый материал и аккуратный вид;
  • долгий срок службы сооружения.
трубы водопропускные круглые железобетонные сборные

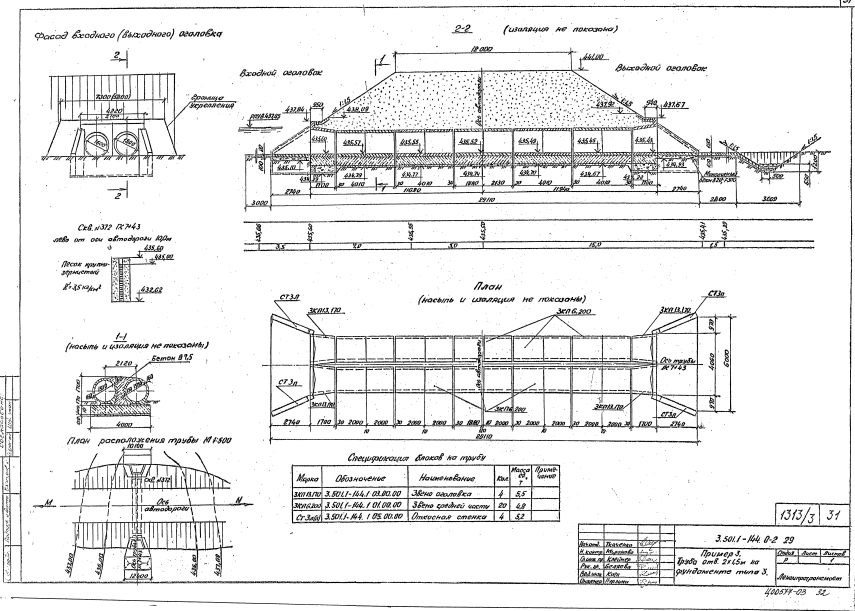

водопропускные трубы на автомобильных дорогах типовой проект

Для правильной постройки конструкции данного типа, как и для прокладывания канализационных ходов и монтажа металлопластиковых труб, необходим тщательный и ответственный подход к процессу. Выполнение правил безопасности и соблюдение условий строительства обязательно, иначе вся работа может быть сделана очень некачественно.

Результатом пренебрежения правилами и нормами может стать не только вывод из строя сооружения или его разрушение, но и нанесение непоправимого ущерба дороге, которая построена над этой трубой. Таким образом, убытки могут понести не только коммунальные службы и владелец тумбы пассажиры и водители машин, которые ездят по таким дорогам, также могут серьезно пострадать.
