Испытания на ударный изгиб по Изоду

Испытания на ударный изгиб по Изоду — метод, который помогает оценить прочность материалов при внезапных нагрузках. В статье рассмотрим области применения метода, используемое оборудование, нормативные стандарты и порядок проведения испытаний.

Испытания на ударный изгиб — важный инструмент, который позволяет инженерам и технологам понять, как материал ведет себя при внезапной нагрузке. Такой анализ помогает выбрать правильное сырье для производства, снизить риски аварий, разрушений конструкций. Метод позволяет оценить прочность материалов при воздействии ударных нагрузок. Для проведения таких испытаний используют маятниковый копер, цена которого зависит от модели и комплектации.

Где применяют

Метод испытания по Изоду востребован во многих отраслях. Его применяют в:

• машиностроении — для оценки надежности деталей, элементов конструкции;
• энергетике — при контроле качества трубопроводов, турбин, других узлов;
• судостроении — чтобы проверить стойкость корпуса, деталей корабля;
• строительстве — при выборе материалов для несущих конструкций;
• авиации и космонавтике — где требования к прочности, безопасности особенно высоки.

Испытания проводят в лабораториях, на производстве. На заводах метод применяют при операционном контроле, приемке продукции, чтобы убедиться: материалы соответствуют стандартам и выдержат нагрузку.

Главная задача испытаний — выявить склонность материала к разрушению. Это критически важно для изделий, которые должны сохранять прочность даже при ударе или внезапном механическом воздействии.

Оборудование

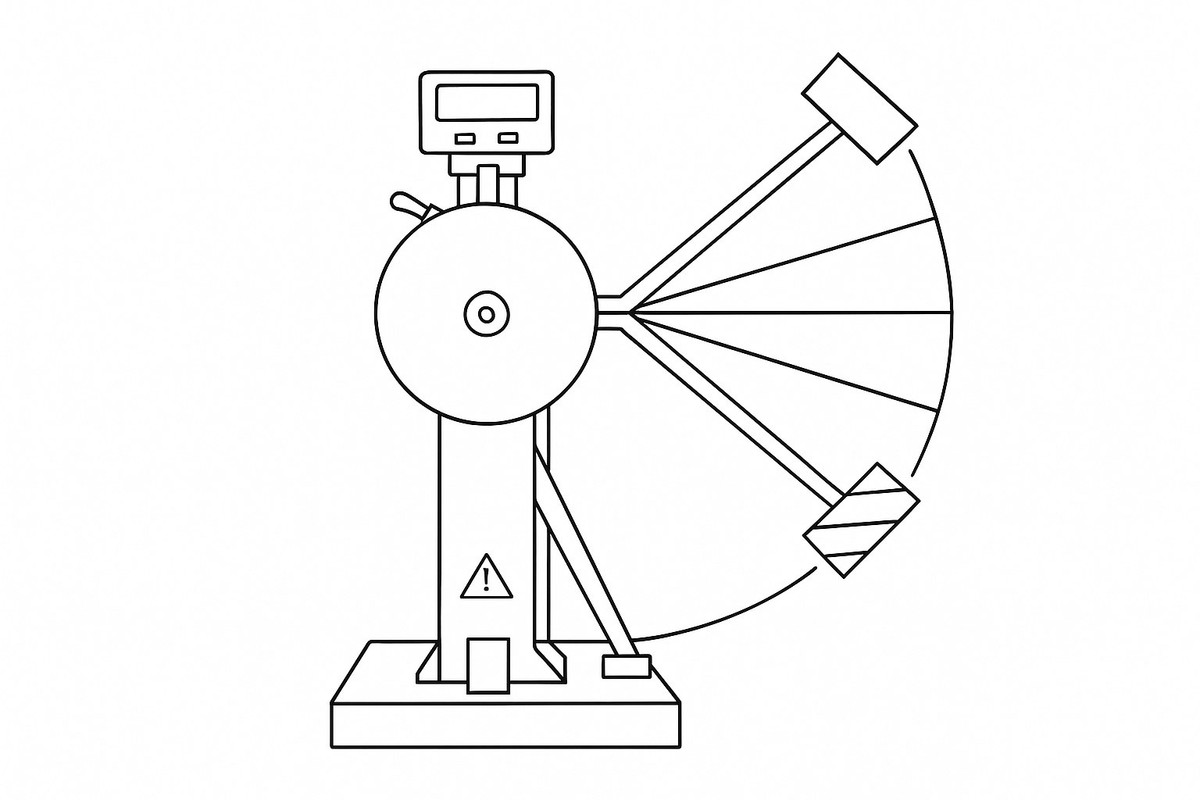

Основное оборудование — маятниковый копер. Его работа проста: маятник поднимают на определенную высоту и отпускают. При ударе по образцу фиксируется количество энергии, затраченной на разрушение. Чем больше энергии поглощает образец, тем выше его ударная вязкость.

Копры выпускают в разных модификациях:

• с различным запасом потенциальной энергии;
• с разной массой, размерами;
• рассчитанные на разные группы материалов.

С их помощью можно исследовать металлы, пластмассы, керамику, стекло и даже современные композиты.

Существует два близких метода:

• по Изоду — образец закрепляется вертикально;
• по Шарпи — образец располагают горизонтально.

Различие в положении образца влияет на распределение напряжений и характер разрушения, поэтому инженеры выбирают метод исходя из задачи.

Стандарты

Чтобы результаты были сопоставимыми и достоверными, испытания проводят строго по стандартам.

• Для металлических материалов используется ГОСТ 9454-78.
• Для порошковых композитов — ГОСТ 26528-98.
• Общая методика закреплена в ГОСТ 19109-84.

Разница между стандартами касается формы образцов, требований к надрезам, температурного режима, а также характеристик самого оборудования. Например, маятниковые копры для металлов изготавливаются по ГОСТ 10708.

Как проходит испытание

Процесс испытания выглядит так:

1. Закрепление образца. Его устанавливают в копре так, чтобы надрез был обращен к маятнику.
2. Подъем маятника. Его фиксируют в верхней точке.
3. Удар. Маятник отпускают, он ударяет по образцу и разрушает его.
4. Фиксация результатов. По шкале прибора определяют количество энергии, затраченной на разрушение.
5. Обработка данных. Рассчитывается ударная вязкость материала.

После этого оформляют протокол. В нем фиксируются: тип материала, условия испытания, характеристики копра, параметры образцов, значения показателей по каждому из них. Также указывают среднее арифметическое значение, стандартное отклонение.

Испытания на ударный изгиб по Изоду дают инженерам важную информацию о поведении материалов в реальных условиях. Благодаря им можно заранее понять, выдержит ли металл детали резкий удар, склонен ли пластик к растрескиванию или насколько хрупка керамика.
